某二十六层商住楼给排水消防系统竣工图

  • 资料大小:3.42 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-11-05 09:34
  • 发布作者:⊙﹏⊙
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

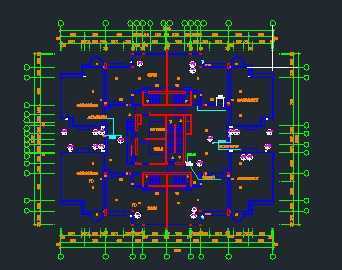

某二十六层商住楼给排水消防系统竣工图
介绍: 本建筑位于XX路与XX路之间,是由四栋塔楼及裙房、地下室组成的高层建筑,建筑面积约为55440平方米,建筑高度97.70米。其中塔楼4-26层为住宅,裙房首二层为汽车库和商业用房,三层为架空花园层,地下室两层用于停车库、设备用房及管理用房。 图纸内容包括:1.给排水设计说明2.生活给水系统图3.消火栓、喷淋系统图4.污水、雨水系统图5.地下一层、二层给排水消防平面6.一-二十四层给排水消防平面7.架空层给排水消防平面8.屋顶及水箱间给排水消防布置图9.地下二层水泵房给排水大样图10.人防地下室给排水设计说明11.人防地下二层战时给排水平面图12.战时人防给排水系统图
点击进入下载 (需要 0 积分)
