某小区道路、排水系统设计图

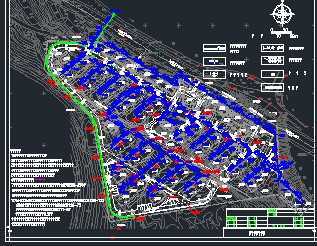

介绍：某小区道路、排水设计图纸道路属于小区主干路，采用的技术标准参照城市巷路Ⅱ级，计算行车速度15公里/小时。设计中计算荷载汽车——20级，验算荷载挂车——100。道路设计年限为10年。路面抗滑标准为：竣工验收时的摆式仪测定值Fo＞45，构造深度TD=0.2-0.4mm，石料磨光值PSV=35。 1、本图除管径以毫米计外，余均以米计。 2、图中各道路桩号及道路路面设计高程参照其道路设计图。 3、给水、燃气、电力、电信等其他专业管线布置参照其管线综合设计图。 4、排水采用雨污合流制；排水最终接入浏河截污干管。 5、沿山体一侧设截洪沟，穿泉口路后直排入河道。 6、排水管采用钢筋砼管。图纸包括排水总平面图、排水说明、设计说明等，共2张图纸。
