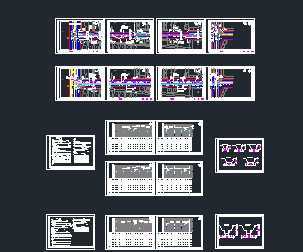

介绍： 三.工程设计: 1.设计采用北京座标和黄海高程系. 2.图中单位除沟槽开挖断面及管径以毫米计外，其余尺寸均以米计. 3.雨水管检查井盖采用复合材料Φ700重型井盖，盖座采用球墨铸铁盖座；雨水箅子采用复合材料重型雨水箅子（行业标准CJ/T212-2005）。 4.因本次设计雨水管覆土深度均较浅，故全段圆管段均须采取加固措施（车行道范围以外者除外），详见95S516页7。加固段每隔20～25米设柔性接口一道，详见95S516页32，柔性接口部位的现浇混凝土基础应用变形缝分离。管材如无特殊说明，均采用平口钢筋混凝土II级管，基础采用180°混凝土基础（04S516页19、22），接口采用钢丝网水泥砂浆抹带接口（04S516页28）。管道基础下做20cm厚三七灰土垫层(无地下水)20cm厚干砌片石(有地下水)，垫层比管道基础每边增加10cm。 5.检查井内壁全部用1：2防水水泥砂浆抹面厚20mm，外壁抹面至道路水稳层，厚20mm。检查井基础砼采用C20,检查井基础下做20cm厚三七灰土垫层(无地下水)20cm厚干砌片石(有地下水)，垫层比检查井基础每边增加10cm。检查井爬梯采用塑钢爬梯。检查井需采用井口加固措施，详见道路设计图。 6.雨水进水井采用偏沟式单箅进水井及偏沟式双箅进水井，详见国标05S518(页7、页8、页9)。道路交叉口雨水箅子施工中应置于道路最低处。 7.雨水支管:雨水进水井连接支管为d300混凝土管，坡度0.01。为避免将来雨水接管破路，沿途每隔一定距离从雨水进水井向路外留有d500雨水支管，支管处进水井与检查井间管段相应调整为d500,预留至红线外1米，管端封堵砌死。为满足雨水用户支管和雨水口支管管顶覆土的要求，可将其适当降低，但不得低于与主管渠管中平接。 8.为满足雨水用户支管和雨水口支管管顶覆土的要求，可将其适当降低，但支管管中心不得低于主管管中心。 一.设计依据： 《柳林西路道路管线综合规划(宏达东路-沙门路)》郑州市规划设计院（2007.05）； 3.《室外排水设计规范》GB50014-2006。 二.工程概况： 柳林西路(沙门路～宏达东路)位于郑州市北部，为南北走向的城市次干路，道路规划红线30m。本次工程全长502.910m。 根据排水规划，本次设计路段污水系统南起沙门路，北至宏达东路，在路中西6米处敷设一条d500污水管，自南向北接入规划柳林西路下游的d500污水管。 为解决河南姿华房地产公司近期污水排放问题，增设45米d800临时连接管，顶管施工，使污水倒排到沙门路现状d800污水管，待柳林西路向北修通后，连接管取消，恢复规划污水排放系统。 三.工程设计: 1.设计采用北京座标和黄海高程系. 2.图中单位除沟槽开挖断面及管径以毫米计外，其余尺寸均以米计. 3.检查井盖、座全部采用Φ700球墨铸铁盖座及复合材料井盖。复合材料井盖应复合行业标准CJ/T211-2005。 4.管材：污水管管材选用钢筋混凝土管Ⅱ级承插口管，基础采用钢筋混凝土管180°砂石基础，详见04S516页11，管道接口采用承插口管橡胶圈接口，详见04S516页23，管道沟槽回填土密实度详见04S516P7第6.12条。 5.检查井内壁全部用1：2防水水泥砂浆抹面厚20mm，外壁抹面至道路水稳层，厚20mm。检查井基础砼采用C20。管道及检查井基础下做20cm厚三七灰土垫层(无地下水)20cm厚干砌片石(有地下水)，垫层比管道基础每边增加10cm。检查井爬梯采用塑钢爬梯。检查井需采用井口加固措施，详见道路设计图。 6.污水支管:为避免将来道路两侧用户污水接管破路，沿线每隔一定距离预留用户支管，与主干管采用管顶平接，用户支管均预留至红线外1米，管端设检查井一座。甲方可根据用户要求增减支管数量和调整支管位置。 四.施工: 1.施工时若有地下水，需采取降水措施，建议采用井点降水，以保证干槽施工。 2.施工前应复核道路高程及控制点坐标，施工范围内，若与现有井或预留管头连接，应先实测其标高，与本设计无矛盾方可施工。 3.施工范围若遇其他管线，应及时与甲方联系，协同产权单位共同商定处理办法，临时可采用撑、包、吊、顶等措施加以保护。若平面位置冲突，请按规划予以调整；若遇未知隐藏物或文物，应及时通知有关单位加以处理。 4.施工应严格按照相关规范和验收标准进行，遇到特殊情况请及时与设计单位联系解决。施工验收执行《给水排水管道工程施工及验收规范》GB50268-97。
