污水处理曝气池设计图

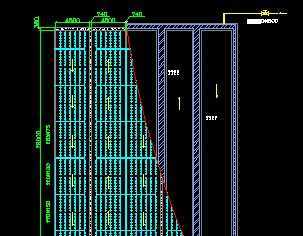

介绍：曝气池设计图纸包括曝气池平面布置图1：100，曝气池立面图1：100，曝气池纵剖面图1：100。设计说明：1、考虑到曝气池的放空，按纵向0.002的坡度布置，并在最低处设置DN100的放空管；并在距池底1m处设置2~3根排水管DN100，驯化污你用；2、进口采用淹没出流，以免发生短流，并设置闸门，以调节流量；3、出口采用溢流堰，处理后上清液流入排水渠；4、廊道沿水流方向以0.004的坡度布置；5、采用8台LG80型鼓风机曝气，高负荷时6用2备，风压35KPa，风量80m3/min。
