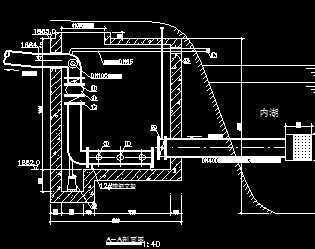

介绍： 设计图说明： 1、本图尺寸单位：均以毫米计。 2、泵房内管材采用无缝钢管，水泵、阀门、管件连接处采用法兰连接，泵房进水管DN400采用水泥管，接近泵房处转换为无缝钢管。 3、水景供水机组共设3台，性能参数见设备一览表，水泵需加水流套管； 4、在水泵机组底部安装支架，支架采用12a槽钢制作，并与潜水相配合，支架除锈后刷红丹防锈漆和草绿色调和漆各两道防腐。 5、水泵控制柜就近露天放置于隐蔽处，外壳采用不锈钢材质，电缆通过电缆沟敷设，电气安装、设置如下： A、电气控制柜 a.控制方式为9.2kw×3一控三，自控（时控）、手控； b.电控箱箱体为304不锈钢，外形尺寸为600×500×200mm； c.控制线为3×10+1×6防水橡塑电缆； d.泵电压、电流为3×380-400v，单台22A； B、动力电源电缆 a.四线制，总负荷80A，电缆总长在100米以内为3×16+1×10VV22，总长在100米以上为3×25+1×16； b.动力电缆沿主入口道路左侧电缆沟就近敷设至泵房，预埋一段UPVCφ80穿线管。 6、施工中应与户外管道部分图纸参照执行，未尽事宜按照有关标准、规法执行。
