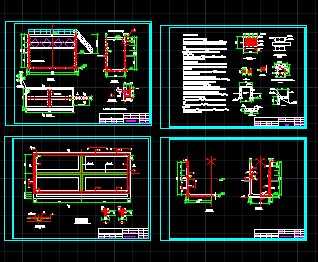

污水处理UASB反应池设计图

介绍：总设计说明： 1，本设计±0.000为室外地面标高2，材料：池及梁、板砼均为C30，预制楼梯板砼为C20，所有垫层砼为C10素砼。钢筋：I级为HPB235钢、II级为HRB335钢。 3，砼防渗等级：大于等于S6。要求砼级配合理，密实，水泥标号为425以上。水灰比小于等于0.55，最小水泥用量275kg/m3。 4，池内、外壁及池底均用1:2水泥砂浆加5%防水剂粉20厚。本设计所注标高指结构层标高。 5，施工缝尽量不设。 6，所有直径小于300的管道穿池壁时，位置详见工艺图，穿管处应予埋套管具体做法见大样图（二），池壁内的钢筋不切断，可绕过管孔。 7，凡池壁开洞宽、高（直径）大于或等于1000时，洞口处理应按大样图（三）处理。 8，所有平台外侧均安装防护栏杆，详见图一。
