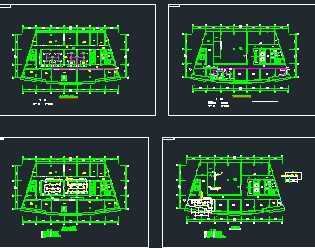

介绍： 部分设计说明： 二、设计说明： 1.保护区的划分：保护区为机房、档案室三、档案室一和二、大屏幕。采用二氧化碳有管网全淹没组合分配系统。 2.设计原理：本系统具有自动、手动及机械应急启动三种控制方式。保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发出火灾信号后，自动灭火控制器开始进入延时阶段（0-30S可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。延时过后，向保护区的驱动瓶的电磁阀发出灭火指令，电磁阀打开驱动瓶容器阀，然后瓶内氮气依次打开保护区的二氧化碳储气瓶，储气瓶内二氧化碳气体经过管道从喷头喷出向失火区进行灭火作业。同时报警控制器接收压力信号发生器的反馈信号，控制面板喷放指示灯亮。当报警控制器处于手动状态，报警控制器只发出报警信号，不输出动作信号，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启系统喷放二氧化碳灭火剂。 3.防护区的要求：1.防护区必须为独立区域。防护区的围护结构及门窗的耐火极限不应低于0.5H，吊顶的耐火极限不应低于0.25H；围护机构及门窗的允许压强储瓶间位置及尺寸按二氧化碳灭火系统平面图所示确定,其耐火等级不应低于二级。储瓶间应有单独的通道，其出口应直接通向疏散通道。室温为，并保持干燥通风，灭火剂储瓶避免阳光照射，不允许在储瓶间内存放可燃，易燃易爆和腐蚀性物质，不允许受到震动和冲击。防护区的通风系统在喷放药剂前应关闭,并设置防火阀。防护区应有排风设备，释放灭火剂后应将废气排净后，人员方可进入进行检修，如需提前进入，必须带氧气呼吸器。为保证灭火的可靠性，在灭火系统释放灭火剂前或同时，应保证必要的联动操作，即灭火系统在发出灭火指令时，由控制系统发出联动指令，切断电源、关闭或停止一切影响灭火效果的设备。
