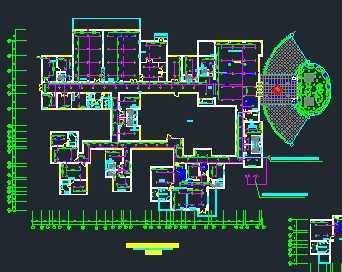

某宾馆消防系统设计图

介绍：宁波某宾馆的消防设计图，为改造工程。还有自动报警系统的设计。自喷系统: 1.自动喷水灭火系统安装见89SS175。喷头均采用隐蔽型洒水喷头。喷头公称动作温度为68℃（厨房间为93℃）。 2.自喷立管末端设ARSX-0025微量排气阀和试验阀。 3.喷头平面布置对称均匀布置，如与风口灯具相碰，可适当调整位置（控制距不大于3.6M,与墙距离不大于1.8M）米)。 4.自喷系统供水接自3号楼自动喷水灭火系统的给水总管。 5.自喷系统消防信号蝶阀材质为不锈钢。 6.室外设置SQS100-1.6型消防水泵结合器2台。设计不包括室内消火栓给水系统。
