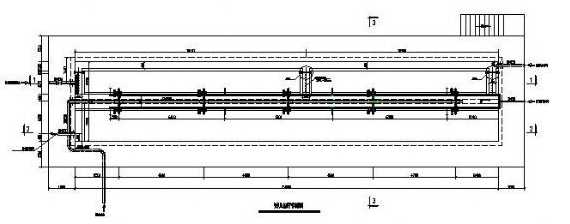

介绍： 图纸为某好氧池设计图，图中标注为DN的为钢管，DN<50的采用螺纹管件接口，DN>50的采用焊接接口，不锈钢采用焊接接口。其中生产给水管道采用焊接钢管；鼓风管道采用不锈钢管；蒸汽管采用无缝钢管；药剂管道除聚合铁管道采用不锈钢其余均采用镀锌钢管；消泡水管道采用镀锌钢管。蒸汽管道及药剂管道采用30mm厚岩棉树脂进行保温，保护层为0.5mm厚的白铁皮药剂管道采用蒸汽管道伴热，蒸汽管道与药剂管道并排行走并一同保温。管道工作压力： 生产给水：P=0.45MPa 蒸汽管道P=0.40MPa 鼓风管道：P=0.06MPa 药剂管道：P=0.3MPa 污泥压力管道：P=0.2MPa
