某污水处理厂工艺设计施工图

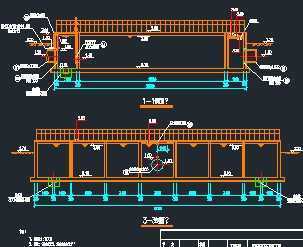

介绍: 某污水处理厂处理规模为6万吨/日,采用奥贝尔氧化沟工艺,设计单位为XX院。本图为工艺图纸。 本工程修筑粗格栅及进水泵房、细格栅及旋流沉砂池共1座,位于污水处理厂的东北角。近期设计规模为30000m3/d,远期设计总规模达到60000m3/d,本次设计土建按远期规模设计,设备按近期规模安装。 主要设备: 粗格栅:旋转式固液分离机:栅宽B=1200mm,栅隙b=20mm,渠深H=4.8m;2套。螺旋输送机:L=5500mm,输送能力Q=3.0m/h,1套。 进水泵房:潜水泵:Q=907m3/h,H=10.0m,N=45kW,近期安装3台;远期增设3台,4用2备,其中1台为冷备用。 细格栅:沉砂池搅拌机:最大处理水量530L/s,旋流沉砂池直径3650mm;2套。 103厌氧池,设计规模为:30000m/d,为两座合建,每池设计规模为:15000m/d,日变化系数Kz=1.20。两池合建共用进水分配井及回流污泥分配井。水力停留时间:1.5h;单池池容:1250m;有效水深:5.0m;潜水搅拌器:WJ3.0-8-368N=2.5kW6套 氧化沟共2座,单池设计规模为15000m/d,日变化系数Kz=1.20。有效容积:13080立方米;泥龄:16天。水力停留时间:18小时。污泥负荷:0.072kgBOD5/kgMLSS.d。 本构筑物将二沉池配水井和污泥泵房进行合建,既起到了为两座二沉池进行配水,同时将二沉池排出的污泥进入污泥泵房,一部分污泥回流至厌氧池,另一部分污泥作为剩余污泥排至贮泥池。二沉池两组共2座,单池设计规模为15000m/d,总变化系数Kz=1.45。 107为接触池,设计规模为:60000m/d,为两座合建,每池设计规模为:30000m/d,共用进水分配井及出水堰汇合井。水力停留时间:≥0.5h;单池池容:745.5m3;有效水深:3.5m。 本工程修筑合建式加氯间及加药间共1座,位于污水处理厂的东南角。近期设计规模为30000m3/d,远期设计总规模达到60000m/d,本次设计土建按远期规模设计,设备按近期规模安装。加氯量为6~15mg/L。药剂制备投加装置:制备能力60kg/h,P=5.0kW;1套,远期增加1套。加药泵:Q=100~1200L/h,H=35m,P=0.75kW;1用1备,远期增加2台。二氧化氯发生器:有效氯≥10kg/h,P=5.0kW;1用1备,远期增加1台。氯酸钠化料器:化料量:100Kg固体氯酸钠/次,P=1.5kW;1套。动力水泵:Q=48m3/h,H=35m,P=7.5kW,1台。卸酸泵:Q=12.5m3/h,H=15m,P=1.5kW。 本工程修筑浓缩脱水机房及贮泥池共1座,单体设计规模:结构按60000m/d远期设计,设备按近期30000m/d设计。浓缩脱水机房:污水处理厂近期规模3.0万吨/d;总进泥量:6160kgDS/d,含水率:99.2~99.4%;单台带式浓缩脱水一体机流量:60m3/h,出口干化率:20~25%;高分子絮凝剂投加量:3-5kg/tds;污泥浓缩脱水投药量:1.54kgPAM/h。剩余污泥在贮泥池内的停留时间:4h。 本工程修筑雨水泵池1座,位于污水处理厂的西南角,用于提升排放整个厂区的雨水,设计规模为920m3/d。潜水泵:Q=460m3/h;H=6.0m;N=15.0kW
