钢结构安装测量教学课件

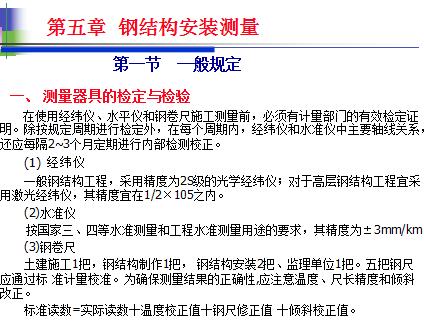

介绍：一、测量器具的检定与检验在使用经纬仪、水平仪和钢卷尺施工测量前，必须有计量部门的有效检定证明。除按规定周期进行检定外，在每个周期内，经纬仪和水准仪中主要轴线关系，还应每隔2~3个月定期进行内部检测校正。 (1) 经纬仪一般钢结构工程，采用精度为2S级的光学经纬仪；对于高层钢结构工程宜采用激光经纬仪，其精度宜在1/2×105之内。 (2)水准仪按国家三、四等水准测量和工程水准测量用途的要求，其精度为±3mm/km。 (3)钢卷尺土建施工1把，钢结构制作1把，钢结构安装2把、监理单位1把。五把钢尺应通过标准计量校准。为确保测量结果的正确性,应注意温度、尺长精度和倾斜改正。标准读数=实际读数十温度校正值十钢尺修正值十倾斜校正值。
