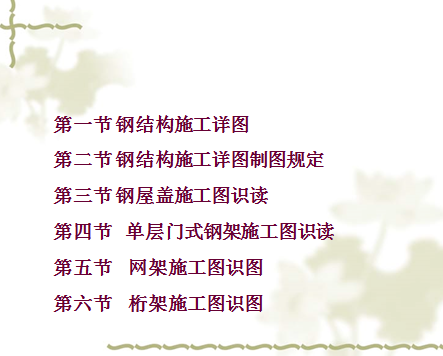

钢结构施工图识读教学课件

介绍：焊缝标注的注意事项：当箭头指向焊缝所在的一侧时，应将图形符号和尺寸标注在横线的上方；另一面的焊缝则标注在横线的下方。双面焊缝的标注，应在横线的上、下都标注符号和尺寸。上方表示箭头一面的符号和尺寸，下方表示另一面的符号和尺寸；当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸。 3个和3个以上的焊件相互焊接的焊缝，不得作为双面焊缝标注。其焊缝符号和尺寸应分别标注。相互焊接的2个焊件中，当只有1个焊件带坡口时(如单面V形)，引出线箭头必须指向带坡口的焊件。
