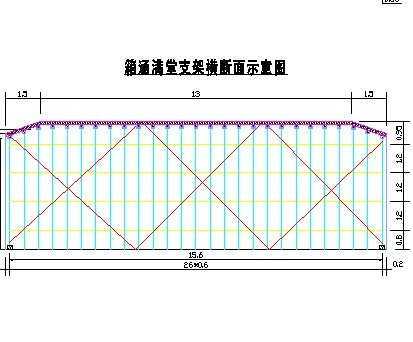

介绍： 满堂式碗扣支架体系由支架基础（箱涵混凝土基础）、Φ48×3.5mm碗扣立杆、横杆、斜撑杆、可调节顶托、10cm×15cm方木做纵向分配梁组成；除箱涵两侧最边上的立杆底座安放在15cm×20cm枕木上，其余立杆底座直接安放在箱涵混凝土基础上。模板系统由侧模、顶模、端模等组成。10cm×15cm方木分配梁沿顺箱涵方向布置，直接铺设在支架顶部的可调节顶托上，箱涵顶模板采用定型大块竹胶模板，后背10cm×10cm方木，然后直接铺装在10cm×15cm方木分配梁上进行连接固定；侧模模板为竹胶板。（箱涵20m、12.5m、10m段满堂支架结构示意图见附图所示）。 根据箱涵施工技术要求、荷载重量、荷载分布状况等技术指标，通过计算确定，支架立杆布置为60cm×90cm，顺箱涵方向为90cm，横箱涵方向为60cm，步距1.2m；支架在横向和纵向上分别每隔一跨设置通长十字剪刀撑。模板后背木间距30cm，模板采用2440mm×1220mm×12mm竹胶板。
