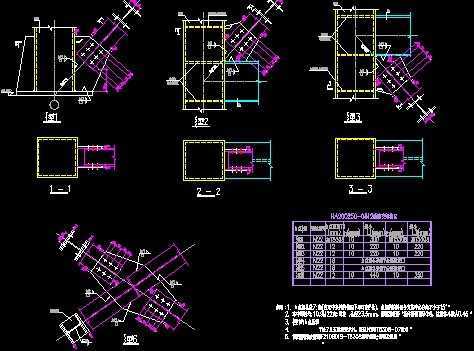

出锅炉烟道支架连接计算

介绍：为方便施工，框架梁与H型柱弱轴铰接时连在柱的竖直加劲板上。与箱柱铰接时，根据T5308概念性详图，连在悬臂段梁的腹板上。M22高强螺栓均为10.9级，抗滑移系数不小于0.45，双连接板，P=190kN。单个螺栓抗剪承载力Nvb=0.9×0.45×2×190=153.9 kN。连接钢板为Q235B，焊缝E43型。连接设计时，轴力采用T5308-06图给出的N值，剪力采用V=max{Vi, 0.5Vmax},其中Vi是T5308-06图给出的梁剪力值，Vmax是梁受剪承载力。
