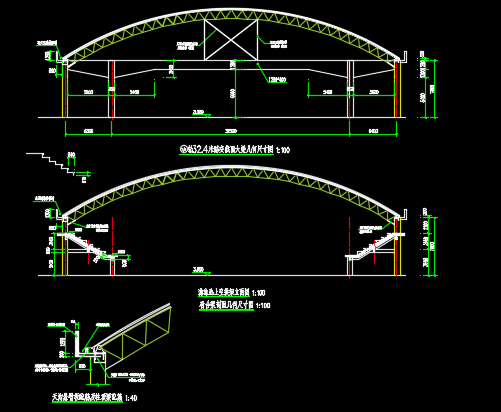

介绍： 该项目总建筑8556平米，其中主馆长73.4米宽45.2米，游泳池主跨度45.2米，采用大跨度无拉杆立体拱架结构设计。 1、按建筑设计为圆弧拱架，主要是取得较大的建筑空间，立面造型优美。 2、结构上，从结构的稳定和造价考虑，选择空间三角截面拱架，单榀拱架自身能稳定，结构受力经济合理。 3、由此带来一个问题，大家熟知，拱架都存在水平推力，如果加拉杆，势必影响建筑使用空间，不加拉杆，拱架只能按曲梁计算，不能充分发挥拱架的结构优势。这就是本文需要解决的课题。 图纸包括钢结构拱架层(11.760-18.66)结构平面图、拉条与檩条连接详图、屋面拉杆剪刀撑连接图、圆弧拱架轴线整体几何尺寸图、圆弧拱架细部轴线斜立面（26.57%%d）几何尺寸图、屋脊保温防水节点、看台大梁剖面配筋图、看台板拼装图等
