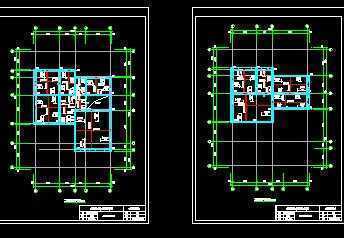

介绍： 基底建筑面积：142.90m2 (5) 建筑工程等级：3级，结构的设计使用年限:50年； (6) 本工程主体三层，一层层高：3.30m，二层层高：3.00m，三层层高：3.00m，建筑高度：9.750m室内外高差：0.450m (7) 耐火等级：二级 (8) 屋面防水等级：二级，二道设防； (9) 抗震设防烈度：7度； (10) 场地土的类别：类Ⅲ； (11) 结构类型：三层砖混结构；钢构架坡屋顶 本文是针对农村住宅建设中的布局、结构不合理问题所进行的新农村现代化住宅设计。设计的内容包括建筑设计、结构设计两部分。整体采用砖混结构，建筑层数为三层，建筑总高度9.750m，总建筑面积305.16㎡，底层占地面积为142.90㎡。根据设计要求，设防烈度为6度，抗震等级为二级。结构设计是在进行荷载计算和构件截面估算后，进行计算，内容包括恒载、活载、梁板的弯矩、剪力的计算；过梁的计算；内力组合；梁板柱配筋计算；楼梯配筋计算及基础设计计算。主要受力钢筋采用HRB335钢筋，箍筋采用HPB235钢筋，楼梯采用钢筋混凝土板式楼梯；基础采用砖基础。此图集中包括顶板结构平面图，基础平面图，结构说明，立面剖面图，梁柱平面布置图，楼梯详图，平面图及详图，图纸说明，供各位参考 目录 1 绪论 1 ２ 建筑设计 1 2.1 设计依据： 1 2.2 工程概况： 2 2.3 设计标高及尺寸 2 2.4 建筑节能设计 2 2.5 设计范围： 3 2.6 墙身工程： 3 2.7 楼地面： 3 2.8 防潮，防水工程 3 2.9 门窗工程 4 2.10 外墙装修 4 2.11 其他 4 ３ 结构设计 5 3.1 荷载统计 5 3.1.1 不上人屋面 h=100mm 5 3.1.2 轻钢结构坡屋顶 5 3.1.3 陶瓷地砖楼面h=100mm 5 3.1.4 陶瓷地砖地面 6 3.1.5 陶瓷地砖防水楼面(露台)h=100 6 3.1.6 厨房、卫生间楼面h=80mm 7 3.1.7 楼梯间楼面荷载(1)220×165(2)220×167 7 3.2 基础设计 8 3.2.1 基础顶荷载标准值 8 3.2.2 基础荷载统计及截面设计 02G03 12 3.3 钢筋混凝土过梁设计 02G05 13 3.3.1 一层过梁计算 13 3.3.2 二层过梁计算 15 3.3.3 三层过梁计算 16 3.4 现浇楼板配筋计算 18 3.4.1 一层顶板 18 3.4.2 二层顶板 22 3.4.3 三层顶板 23 3.5 结构梁配筋计算 25 3.5.1 L1：b×h=150×300 L=3900 25 3.5.2 L2：b×h=240×300 L=2100 26 3.5.3 L3：b×h=150×300 L=3300 28 3.6 楼梯计算 29 3.6.1 TB-1 29 3.6.2 TB-2 30 3.6.3 TB-3 30 3.6.4 TB-4 31 结论 32 致谢 33 参考文献 34
