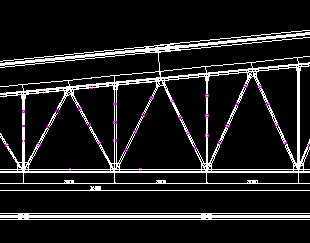

梯形钢屋架课程设计说明书及图纸

介绍：设计要求：（1）掌握钢屋架荷载的计算，杆件内力的计算和组合，杆件的计算长度、截面型式、截面选择及构造要求，填板的设置及节点板的厚度，普通钢屋架节点设计的原则和要求，主要节点的设计及计算和构造，以及钢屋架施工图的内容和绘制。（2）设计成果应包括设计计算书（A4纸装订成册）和施工图纸1张；每个学生应认真独立完成全部设计任务，成果表面和技术质量符合工程设计文件的要求。主要内容：（1）作屋盖结构及支撑的布置图；（2）对钢屋架进行内力、杆件截面尺寸的计算；设计一个下弦节点、一个上弦节点、屋脊节点、支座节点；（3）绘制运输单元的施工图，设计的节点应尺寸齐备，满足构造要求。
