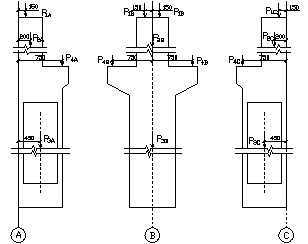

介绍： 1、厂房平面设计 柱距为6m，横向定位轴线用①、②…表示，间距取为6m，纵向定位轴线用、、表示，间距取跨度尺寸，即~轴线距离为18m，~轴线距离为24m。 为了布置抗风柱，端柱离开（向内）横向定位轴线600mm，其余排架柱的形心与横向定位轴线重合。 ~、~跨的吊车起重量等于20t，、列柱初步采用封闭结合，纵向定位轴线与边柱外缘重合。 是否采用非封闭结合以及联系尺寸取多大，需根据吊车架外缘与上柱内缘的净空尺寸B确定。 B=λ-(B+B)应满足： B≥80mmQ≤50t 对于20t吊车，B=260mm 假设上柱截面高度400mm，则B=400mm 对于、列柱，B=750-(260+400)=90mm>80mm,满足要求。 对于等高排架，中柱上柱截面形心与纵向定位轴线重合，吊车架外缘与上柱内缘净空尺寸能满足要求。 厂房长度66m，小于100m，可不设伸缩缝。
