框架结构教学楼毕业设计(建筑结构图纸)

  • 资料大小:3.23 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2014-04-30 12:28
  • 发布作者:kobedoing
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

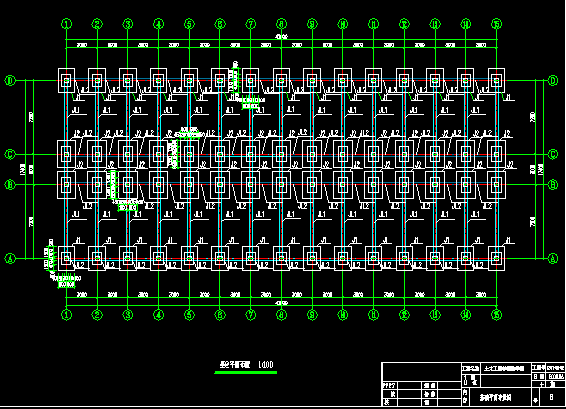

框架结构教学楼毕业设计(建筑结构图纸)
介绍: 土木工程完整毕业设计,包括建筑施工图,结构施工图,和完整超详细计算书哦~还有前期外文翻译供您参考哦~ 摘 要 3 绪论 5 1 建筑设计理念及设计依据 6 1.1 设计理念 6 1.2 工程概况 6 1.3设计依据 7 2 建筑设计 8 2.1 平面设计 8 2.2 立面设计 9 2.3 建筑剖面设计 10 2.4 其它部分详细做法和说明 10 3 截面尺寸初步估计 12 3.1柱截面设计 12 3.2梁的截面设计 12 4 框架侧移刚度的计算 13 4.1 横梁线刚度I B的计算 13 4.2 柱线刚度I C的计算 14 4.3各层横向侧移刚度计算 14 5 竖向荷载及其内力计算 16 5.1计算单元的选择确定 16 5.2竖向荷载统计 16 5.3竖向荷载内力计算 18 5.2 重力荷载代表值计算及荷载汇总 29 6 水平荷载计算 32 6.1风荷载计算 32 6.2 地震荷载计算 35 7框架的内力组合 40 7.1 梁柱的内力组合 40 7.2 柱端弯矩设计值的调整 45 8 截面设计 46 8.1框架梁截面设计 46 8.2框架柱截面设计 48 8.3 楼板设计 54 9 楼梯计算 57 9.1 示意图 57 9.2 荷载计算 57 10 基础设计 59 10.1荷载设计值 59 10.2 A、D柱独立基础的计算 59 10.3 B、C柱基础配筋 62 毕业设计总结 65 致谢 69 本设计教学楼位于xx市,用地755方米,红线范围为50m×20m。该地段地势平坦,环境较好,在选址和环境营造方面,注意自然景色的优美,也重学习环境各交通条件的因素,更强调人与自然环境的协调统一,比较适合教学楼功能的充分利用。 根据设计资料的规划要求,本教学楼建筑要求的主要功能有:门卫室,教师休息室,大教室,小教室,多媒体教室等。 设计标高:室内外高差:450mm。 墙身做法:墙身采用250厚的加气混凝土块。内粉刷为混合沙浆浆底,纸筋抹灰面,厚20mm, 内墙涮两度涂料,外墙贴砖。 楼面做法:楼面(大理石楼面),100厚现浇钢筋砼楼板,20厚板底抹灰。 屋面做法(上人屋面):见建筑设计部分。 门窗做法:塑钢窗和木门。 地质资料:工程地质和水文地质
点击进入下载 (需要 0 积分)
