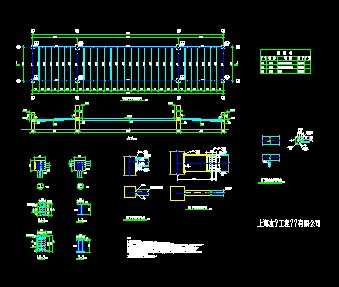

介绍： 桥梁全长22.5m，为5.25m+12m+5.25m三跨式桥，中孔梁底标高为4.80m，正交，桥面宽为4.3m,组合为:0.3m(栏杆)+4m(人行道)+0.3m(栏杆)。人行桥设计荷载：3.5kN/m。 2.梁采用工字钢梁。预制时应注意栏杆、伸缩缝预埋件的埋设。 3.墩立柱均采用C30砼，承台采用C25砼；台帽及耳墙采用C30砼，台身采用C20砼，承台采用C25砼。浇筑时应注意钢梁预埋件的埋设。4.墩台桩均采用250*250mm钢筋砼预制打入桩。 5.桥面铺装及栏杆具体见景观设计施工图。
