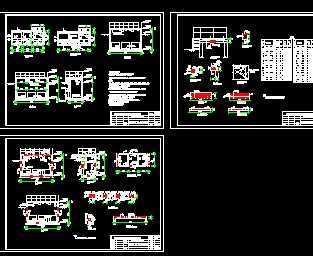

某闸门井结构设计图

介绍：该部分组成:闸门井、素混凝土台阶.位置见工艺图.结构为钢筋混凝土结构,基础埋深4.54米,底板下设100厚C15素混凝土垫层.结构:均采用C30抗渗混凝土,抗渗等级S6，抗冻标号F150。垫层采用C15素混凝土。钢筋´为HPB235钢、µ为HRB335钢。3.本结构图与工艺图、电气图、自控图密切配合使用，所有预留孔洞及一次预埋件在浇筑混凝土前校准后方可浇筑，不得遗漏。预埋件详见工艺图。
