某框剪结构豪华酒店结构施工图

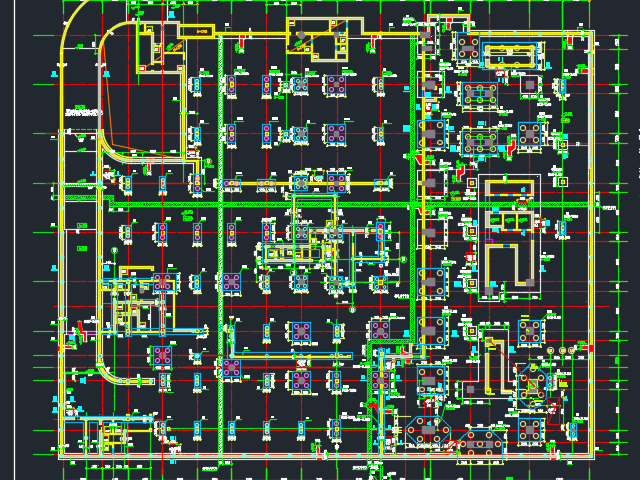

介绍：某框剪结构豪华酒店结构施工图内含桩基平面图，基础底板模板平面图，基础底板配筋平面图，梁配筋平面图，板配筋平面图，柱墙平面布置图，结构平面图，柱详图，水池详图，楼梯详图等等供大家参考。建筑功能为酒店及配套。地上分为2个结构单元：塔楼地上20层，局部21层，机房局部23层，20层屋顶标高79.50m，21层屋顶标高84.40m。抗侧力体系采用钢筋混凝土框架-剪力墙体系，部分墙、柱在裙房层由于建筑大空间需求而无法落地，在裙房层顶部(3层顶)通过梁式转换(部分框支梁、框支柱内设钢骨)；裙房地上2层，屋顶标高11.50m，抗侧力体系采用钢筋混凝土框架结构。地下为车库及设备用房共2层，为大底盘不设缝。地下2层局部设人防。
