墙体—骨架墙构造

(三)骨架墙

骨架墙系指填充或悬挂于框架或排架柱间,并由框架或排架承受其荷载的墙体。它在多层、高层民用建筑和工业建筑中应用较多。

1、框架外墙板的类型

按所使用的材料,外墙板可分为三类,即单一材料墙板、复合材料墙板、玻璃幕墙。

a)单一材料墙板用轻质保温材料制作,如加气混凝土、陶粒混凝土等。

b)复合板通常由三层组成,即内外壁和夹层。外壁选用耐久性和防水性均较好的材料,如石棉水泥板、钢丝网水泥、轻骨料混凝土等。内壁应选用防火性能好,又便于装修的材料,如石膏板、塑料板等。夹层宜选用容积密度小、保温隔热性能好、价廉的材料,如矿棉、玻璃棉、膨胀珍珠岩、膨胀蛙石、加气混凝土、泡沫混凝土、泡沫塑料等。

2、外墙板的布置方式

外墙板可以布置在框架外侧,或框架之间,或安装在附加墙架上(如图3—19所示)。轻型墙板通常需安装在附加墙架上,以使外墙具有足够的刚度,保证在风力和地震力的作用下不会变形。



图3—19 外墙板的布置方式

3、外墙板与框架的连接

外墙板可以采用上挂或下承两种方式支承于框架柱、梁或楼板上。根据不同的板材类型和板材的布置方式,可采取焊接法、螺栓联结法、插筋锚固法等将外墙板固定在框架上。

无论采用何种方法,均应注意以下构造要点:

a)外墙板与框架连接应安全可靠;

b)不要出现“冷桥”现象,防止产生结露;

c)构造简单,施工方便。

(四)隔墙

隔墙是分隔建筑物内部空间的非承重构件,本身重量由楼板或梁来承担。设计要求隔墙自重轻,厚度薄,有隔声和防火性能,便于拆卸,浴室、厕所的隔墙能防潮、防水。常用隔墙有块材隔墙、轻骨架隔墙和板材隔墙三大类。

1、块材隔墙

块材隔墙是用普通粘土砖、空心砖、加气混凝土等块材砌筑而成,常采用普通砖隔墙和砌块隔墙两种。

a)普通砖隔墙(如图3—20所示)

图3—20 普通砖隔墙构造

普通砖隔墙一般采用1/2砖(120mm )隔墙。1/2砖墙用普通粘土砖采用全顺式砌筑而成,砌筑砂浆强度等级不低于M5,砌筑较大面积墙体时,长度超过6m应设砖壁柱,高度超过5m时应在门过梁处设通长钢筋混凝土带。

为了保证砖隔墙不承重,在砖墙砌到楼板底或梁底时,将立砖斜砌一皮,或将空隙塞木楔打紧,然后用砂浆填缝。8度和9度时长度大于5.1m的后砌非承重砌体隔墙的墙顶,应与楼板或梁拉接。

b)砌块隔墙

为减轻隔墙自重,可采用轻质砌块,墙厚一般为90~120mm。加固措施同1/2砖隔墙之做法。砌块不够整块时宜用普通粘土砖填补。因砌块孔隙率大、吸水量大,故在砌筑时先在墙下部实砌3~5皮实心粘土砖再砌砌块。

2、轻骨架隔墙

轻骨架隔墙由骨架和面板层两部分组成,骨架有木骨架和金属骨架之分,面板有板条抹灰、钢丝网板条抹灰、胶合板、纤维板、石膏板等。由于先立墙筋(骨架),再做面层,故又称为立筋式隔墙。

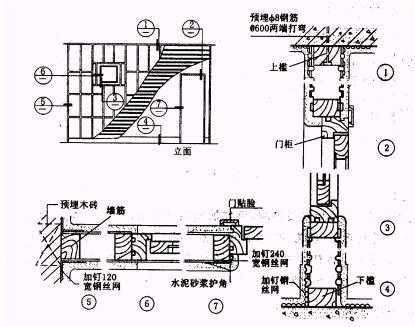

a)板条抹灰隔墙(如图3—21所示)

板条抹灰隔墙是由上槛、下槛、墙筋斜撑或横档组成木骨架,其上钉以板条再抹灰而成。



图3—21 板条抹灰隔墙

b)立筋面板隔墙

立筋面板隔墙系指面板用人造胶合板、纤维板或其它轻质薄板,骨架为木质或金属组合而成。

1)骨架

墙筋间距视面板规格而定。金属骨架一般采用薄型钢板、铝合金薄板或拉眼钢板网加工而成,并保证板与板的接缝在墙筋和横档上。

2)饰面层

类型有:胶合板、硬质纤维板、石膏板等。

采用金属骨架时,可先钻孔,用螺栓固定,或采用膨胀铆钉将板材固定在墙筋上。立筋面板隔墙为干作业,自重轻,可直接支撑在楼板上,施工方便,灵活多变,故得到广泛应用,但隔声效果较差。

3、板材隔墙

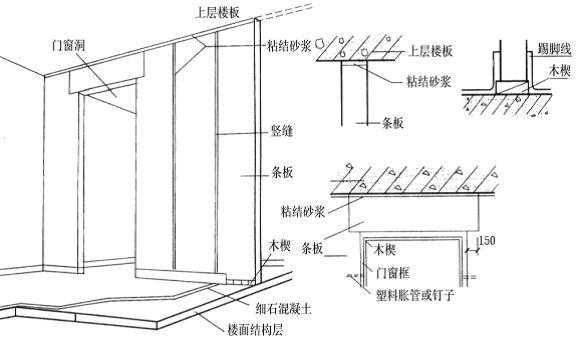

板材隔墙是指各种轻质板材的高度相当于房间净高,不依赖骨架,可直接装配而成,目前多采用条板,如碳化石灰板、加气混凝土条板、多孔石膏条板、纸蜂窝板、水泥刨花板、复合板等(如图3—22所示)。

图3—22 板材隔墙构造

(五)墙面装修

1、墙面装修的意义

a)保护墙体。增强墙体的坚固性、耐久性,延长墙体的使用年限。

b)改善墙体的使用功能。提高墙体的保温、隔热和隔声能力。

c)提高建筑的艺术效果,美化环境。

2、墙面装修的分类

a)按装修所处部位不同,有室外装修和室内装修两类。

1)室外装修要求采用强度高、抗冻性强、耐水性好以及具有抗腐蚀性的材料。

2)室内装修材料则因室内使用功能不同,要求有一定的强度、耐水及耐火性。

b)按饰面材料和构造不同,有清水勾缝、抹灰类、贴面类、涂刷类、裱糊类、条板类、玻璃(或金属)幕墙等。

3、墙面装修构造

a)清水砖墙

清水砖墙是不作抹灰和饰面的墙面。为防止雨水浸入墙身和整齐美观,可用1:1或1:2水泥细砂浆勾缝,勾缝的形式有平缝、平凹缝、斜缝、弧形缝等。

b)抹灰类墙面装饰

抹灰分为一般抹灰和装饰抹灰两类。

1)一般抹灰:有石灰砂浆、混合砂浆、水泥砂浆等。外墙抹灰一般为20~25mm,内墙抹灰为15~20mm,顶棚为12~ 15mm。在构造上和施工时须分层操作,一般分为底层、中层和面层,各层的作用和要求不同。

(1)底层抹灰主要起到与基层墙体粘结和初步找平的作用。

(2)中层抹灰在于进一步找平以减少打底砂浆层干缩后可能出现的裂纹。

(3)面层抹灰主要起装饰作用,因此要求面层表面平整、无裂痕、颜色均匀。

抹灰按质量及工序要求分为三种标准,见表3—3所示。

表3—3 抹灰类三种标准



层次

标准

底层(层)

中层(层)

面层(层)

总厚度(mm)

适用范围

普通抹灰

1

1

≤18

简易宿舍、仓库等

中级抹灰

1

1

1

≤20

住宅、办公楼、学校、旅馆等

高级抹灰

1

若干

1

≤25

公共建筑、纪念性建筑如剧院、展览馆等

2)装饰抹灰

装饰抹灰有水刷石、干粘石、斩假石、水泥拉毛等。装饰抹灰一般是指采用水泥、石灰砂浆等抹灰的基本材料,除对墙面作一般抹灰之外,利用不同的施工操作方法将其直接做成饰面层。

c)贴面类墙面装修

贴面类装修指在内外墙面上粘贴各种天然石板、人造石板、陶瓷面砖等。

1)面砖饰面构造

面砖应先放入水中浸泡,安装前取出晾千或擦干净,安装时先抹15mm 1:3水泥砂浆找底并划毛,再用1:0.3:3水泥石灰混合砂浆或用掺有107胶(水泥用量5%~7%)的1:2.5水泥砂浆满刮l0mm厚于面砖背面紧粘于墙上。对贴于外墙的面砖常在面砖之间留出一定缝隙(如图3—23(a)所示)。

2)陶瓷锦砖饰面

陶瓷锦砖也称为马赛克,有陶瓷锦砖和玻璃锦砖之分。它的尺寸较小,根据其花色品种,可拼成各种花纹图案。铺贴时先按设计的图案将小块材正面向下贴在(500mm×500mm) 大小的牛皮纸上,然后牛皮纸面向外将马赛克贴于饰面基层上,待半凝后将纸洗掉,同时修整饰面(如图3—23(b)所示)。

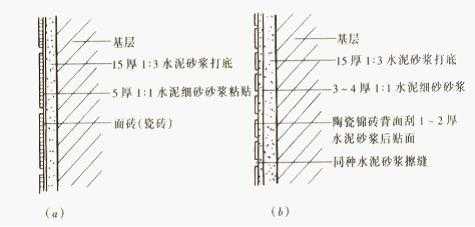

图3—23 面砖、陶瓷锦砖墙面装修

(a) 面砖(瓷砖) 墙面构造 (b)陶瓷锦砖墙面构造

3)天然石材和人造石材饰面

石材按其厚度分有两种,通常厚度为30mm~40mm为板材,厚度为40mm~130mm以上称为块材。常见天然板材饰面有花岗石、大理石和青石板等,具有强度高、耐久性好,多作高级装饰用。常见人造石板有预制水磨石板、人造大理石板等。

d)涂料类墙面装修

涂料系 的涂层饰面装修。

涂料按其主要成膜物的不同,可以分为有机涂料和无机涂料两大类。

1)无机涂料

常用的无机涂料有石灰浆、大白浆、可赛银浆、无机高分子涂料等。

2)有机涂料

有机合成涂料依其主要成膜物质和稀释剂的不同,可分为溶剂型涂料、水溶性涂料和乳液型涂料三种。

e)裱糊类墙面装修

裱糊类墙面装修是将各种装饰性的墙纸、墙布、织锦等材料裱糊在内墙面上的一种装修饰面。墙纸品种很多,目前国内使用最多的是塑料墙纸和玻璃纤维墙布等。

1)基层处理:在基层刮腻子,以使裱糊墙纸的基层表面达到平整光滑。同时为了避免基层吸水过快,还应对基层进行封闭处理,处理方法为:在基层表面满刷一遍按1:0.5~1:1稀释的107胶水。

2)裱贴墙纸:粘贴剂通常采用107胶水。其配合比为:107胶:羧甲基纤维素(2.5%)水溶液:水=100:(20~30):50,107胶的含固量为12%左右。

f)板材类墙面装修

板材类装修系指采用天然木板或各种人造薄板借助于镶钉胶等固定方式对墙面进行装饰处理。板材类墙面由骨架和面板组成,骨架有木骨架和金属骨架,面板有硬木板、胶合板、纤维板、石膏板等各种装饰面板和近年来应用日益广泛的金属面板。常见的构造方法如下:

1)木质板墙面(如图3—24所示)

木质板墙面系用各种硬木板、胶合板、纤维板以及各种装饰面板等作的装修。具有美观大方、装饰效果好,且安装方便等优点,但防火、防潮性能欠佳,一般多用作宾馆、大型公共建筑的门厅以及大厅面的装修。木质板墙面装修构造是先立墙筋,然后外钉面板。
