pkpm下如何将TCAD文件转换为AutoCAD文件

在设计工作中,我们难免会遇到需要将pkpm软件下绘制的TCAD图形文件(后缀名为.T)转换为AutoCAD图形文件(后缀名为.DWG),下面我就为大家简单介绍一下。


首先,打开需要转换的TCAD文件(下文简称T图),如图所示。

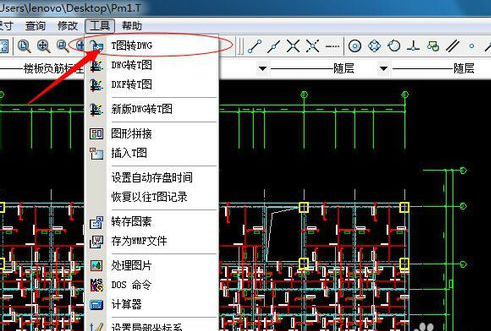

双击打开文件,点击工具栏下T图转DWG图标。

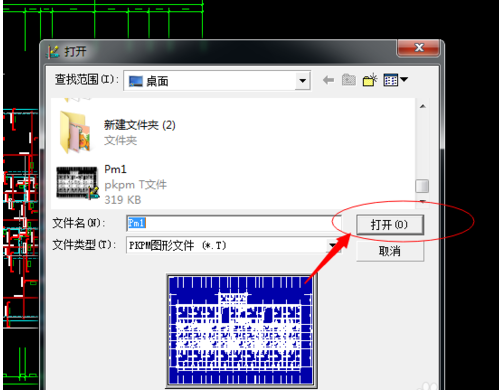

点击T图转DWG图标后,出现编辑界面,点击打开,如图所示。在这一步要注意的是TCAD文件储存在哪里,转出来的AutoCAD文件就在所存位置。

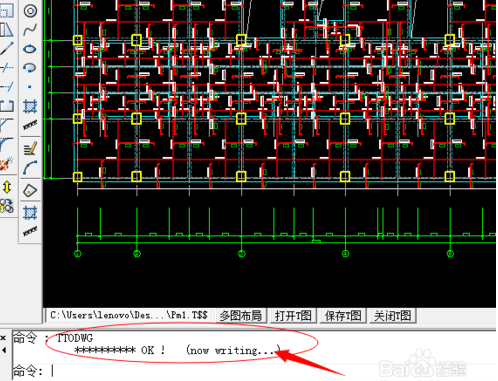

单击打开后,在命令行会看到如图所示字样,说明已经将T图成功转换为AutoCAD文件。


返回到原T图储存位置,就会看到一个AutoCAD文件,该文件就是由T图转换而成。

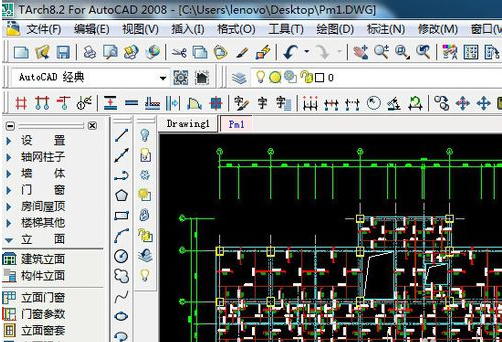

下面就可以用AutoCAD软件打开进行编辑。


最后一步,我重点强调一下,T图转换出来的DWG图形比例为1:1,而在CAD中一般默认的是1:100,所以要完成在CAD下编辑就需要将转好的图全部选中用SC(缩放命令)放大100倍,放大后的图形可以直接在CAD下进行任何编辑。
