装配式建筑设计软件PKPM-PC常见问题与解答

1.建筑中是否有族的概念?

答:有。在AC中,这个功能叫对象,一般有两种创建方式,一种是用户自定义创建,保存为对象;还有一种是通过脚本方式编写的GDL文件。

2.我们的BIM平台是否可以和revit数据互导?

答:可以对接:1)在建筑模块(AC20)中通过IFC互导,目前针对revit2017提供了官方插件,在模型创建比较规范的情况下,基本可以无缝对接;2)在BIM平台中直接导入revit模型,这种方式目前只能导入几何信息;3)PKPM结构软件中可以直接把模型导出到revit中。

3.很多项目地形数据都是航测资料,是否在建模中,可以通过识别二维坐标点数字来进行场地平衡、土方计算,真正做到一模多用途?

答:建筑模块可以导入测绘的二维坐标点数字生成场地模型,但是不能进行场地平衡和土方计算。

4.结构构件能否转换成建筑构件?

答:目前不可以,因为不同专业的构件数据不同,结构构件包括结构分析计算相关数据,所以无法直接将结构构件转换成建筑构件,而是两个专业构件共存,建筑构件和结构构件可以通过图层和图层组合控制显示问题。

5.PKPM-BIM模型可以对接节能、绿建的计算吗?

答:在之前的版本中用户可以在PKPM-BIM模型中发布.DB格式文件,用户可以使用PKPM绿建节能模块直接读取.DB格式文件,减少模型反复搭建的过程,新的版本系统将绿建节能模块作为PKPM-BIM的模块,在安装PKPM-BIM系统时可以选择这个模块进行安装模型和信息的传递更佳的顺畅。

6.能否出符合国标要求的施工图?

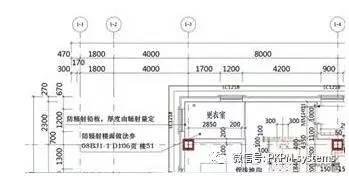

答:能。附施工图标注、符号截图。


7.pkpm-bim建筑模块能否按照构件的真实构造方式进行绘制?

答:可以通过建筑模块中的复合结构完成。

8.甲方如何查看设计院提供的PKPM-BIM模型?

答:有3种方式:1)甲方可通过BIMX模型查看,.BIMX可以在电脑端、iPad、手机端安装BIMX软件查看模型(BIMX在网上是可以免费下载的)。2)通过Navigator(免费软件)查看。3)通过网页端浏览(模型发布到网页端,该功能正在研发)。

9.AC怎么连续画墙?

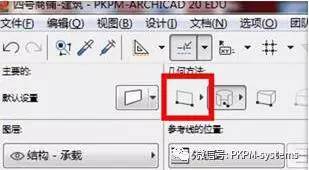

答:鼠标长按该选项就可出现:


10.在二层看不到一层绘制的柱,这样的话梁无法定位,如何解决?

答:将一层平面图设置为描绘参照,之后再在二层绘制就可以看到一层绘制的东西了

11.假定建筑楼板厚度100,结果PKPM计算后需要150厚,反提资后,建筑模型里的楼板厚度是100还是150?

答:在新版本中反提资后建筑模型可以显示结构的变化,根据变化手动将建筑板从100变为150

12.假定从建筑转结构后丢失某些构件,在结构中予以添加后,再反提资给建筑,会不会出现后添加的构件在原建筑模型本来就有,出现冲突?

答:丢失的构件是因为在建筑中并没有设置为承重元素,添加后不会冲突,建筑与结构两个专业是在各自专业模型编辑。

13.如果想快速隐藏单个构件(不是同类型的所有构件),然后随时又快速恢复出来,就像revit里面的临时隐藏命令。有什么方法?

答:1)选中构件按F5只显示选中部分的3维,在按一下F5全部的内容就又显示了;2)通过图层和图层组合进行控制

14.PKPM-BIM能否渲染效果图?

答:建筑模块内置高端渲染引擎Cinema4D,满足建筑设计各个阶段高品质效果图渲染要求。
