PKPM统计结构的钢筋含量的方法

1、直接在结构/STAT-S模块中进行工程量统计,统计之前需进行SATWE结构计算。

2、在PMCAD中的“画结构平面图”模块中可进行混凝土楼板的钢筋量统计;

操作步骤:首先进行计算参数设置,然后进行楼板计算,接着进入“楼板钢筋”模块逐间布筋/房间归并/自动归并/重画钢筋,最后画钢筋表,在此表中有钢筋总重量数值。

3、在“墙梁柱施工图”模块中可进行混凝土梁、柱钢筋量的统计;

以混凝土梁钢筋量统计为例,进行如下操作:

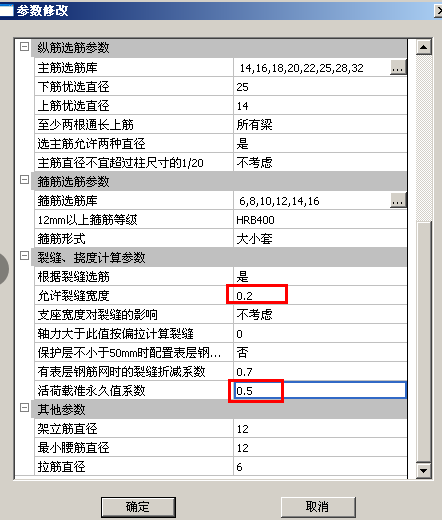

进入梁平法施工图模块,进行配筋参数设置,对于地下车库如下图所示:

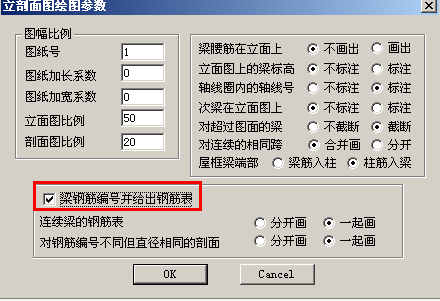

进入“立剖面图”菜单,用光标选择要绘出的连续梁,进行绘图参数设置,如下:


之后即出现一榀框架梁的配筋图及钢筋表。依次选取其他榀框架梁进行钢筋量统计,合计即可计算梁的总钢筋量。
