源自 | 建筑工程鲁班联盟
混凝土浇捣后，之所以能逐渐凝结硬化，主要是因为水泥水化作用的结果，而水化作用则需要适当的温度和湿度条件，因此为了保证混凝土有适宜的硬化条件，使其强度不断增长，必须对混凝土进行养护。
1、采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥配置的混凝土，不应小于7天；采用其他品种的水泥时，养护时间应根据水泥性能确定。2、采用缓凝型外加剂、大掺量矿物掺合料配置的混凝土，不应少于14天。3、抗渗混凝土、强度等级C60及以上的混凝土，不应少于14天。5、地下室底层墙、柱和上部结构首层墙、柱，宜适当增加养护时间。6、混凝土强度达到1.2MPa之前，不得在其上踩踏、堆放物料、安装模板及支架。

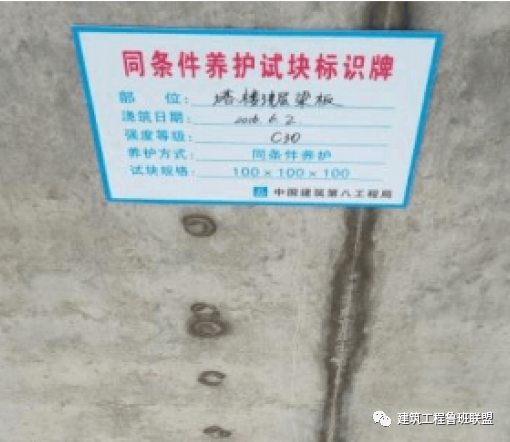

7、同条件养护试件的养护条件应与实体结构部位养护条件相同，并应妥善保管；如放置在专用钢筋焊接笼内，并上锁。

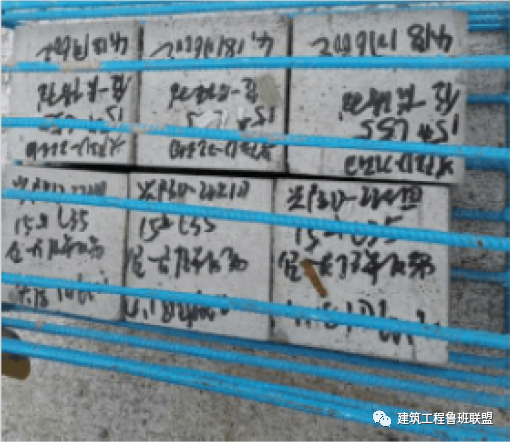

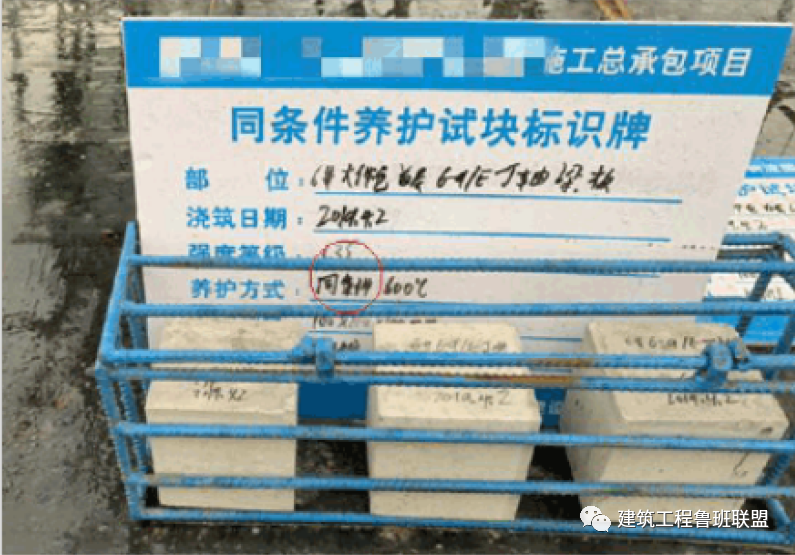

同条件试块入笼养护

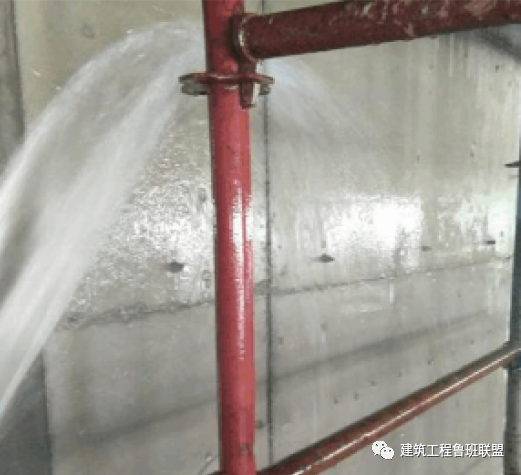

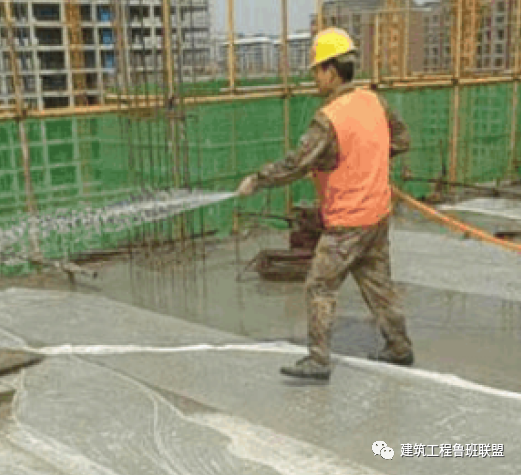

1、养护方式：洒水养护

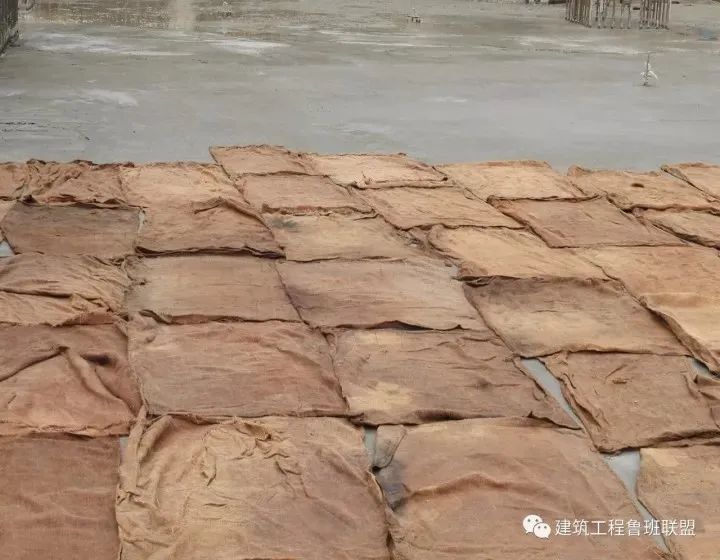

养护要求：洒水养护宜在混凝土裸露表面覆盖麻袋或草帘后进行，也可以采用直接洒水、蓄水等养护方式，洒水养护应保证混凝土表面处于湿润状态；当天温度低于5°C时，不宜采用洒水养护。覆盖养护结束尚未达到养护时间要求时，可采用洒水养护方法直至养护结束。
2、养护方式：覆盖养护
适用范围：楼板、梁、筏板、墙柱、基础大体积混凝土等现浇结构。养护要求：覆盖养护宜在混凝土裸露表面覆盖塑料薄膜、塑料薄膜及麻袋、塑料薄膜及草帘进行，塑料薄膜应紧贴混凝土裸露表面，塑料薄膜内应保持凝结水；覆盖物应严密，覆盖物的层数应按施工方案确定；基础大体积混凝土裸露表面应采用覆盖养护方法，当混凝土浇筑体表面以内40-100mm位置的温度与环境温度的差值小于25°C时，可结束覆盖养护。

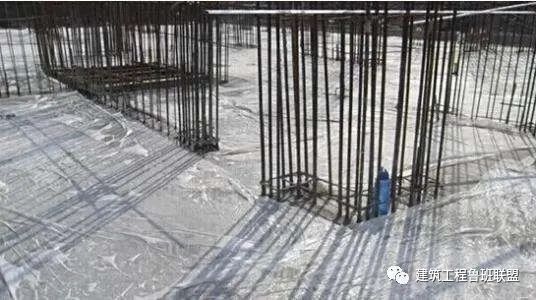

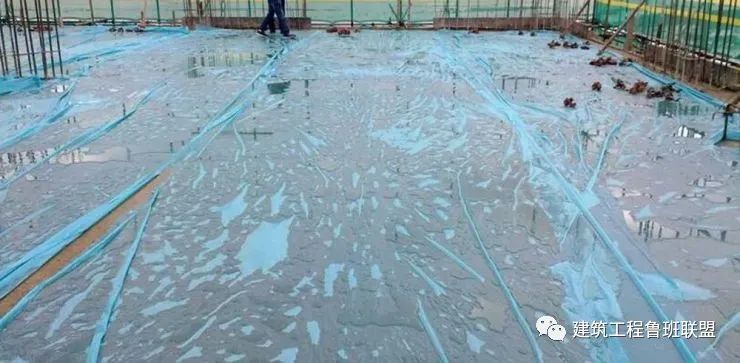

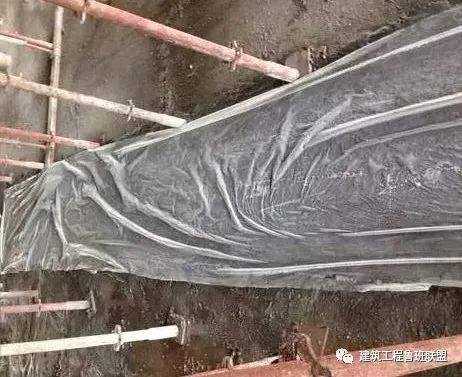

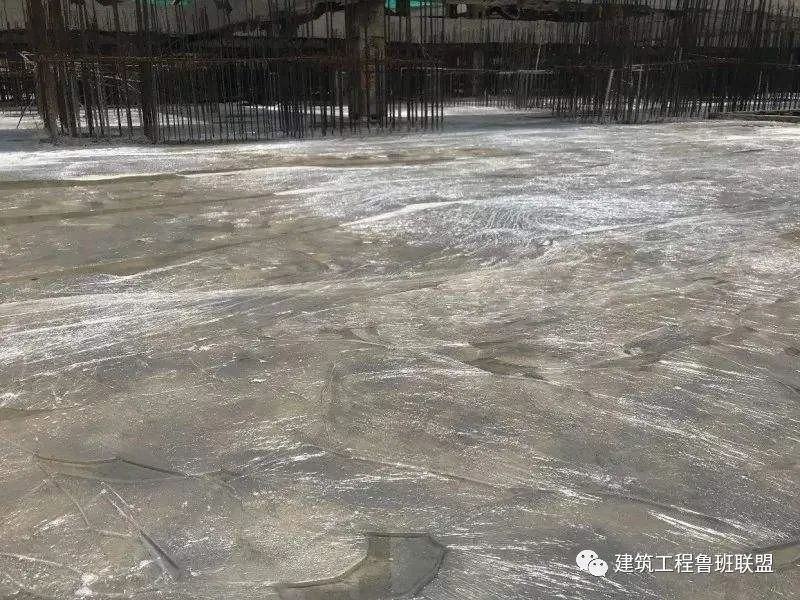

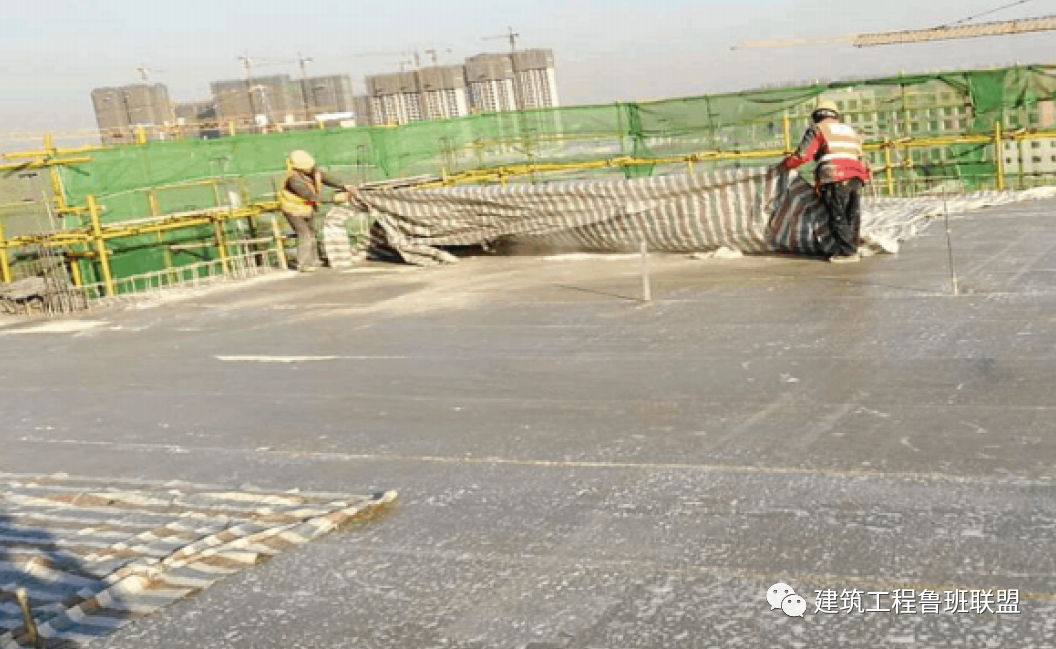

混凝土覆盖养护

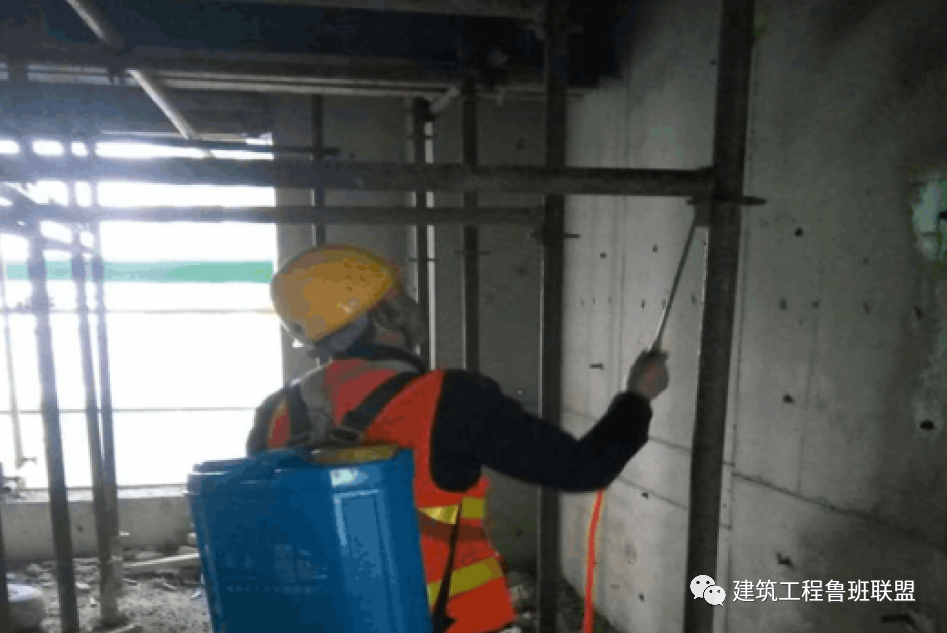

3、养护方式：喷涂养护
养护要求：应在混凝土裸露表面喷涂覆盖致密的养护剂进行养护；养护剂应均匀喷涂在结构构件表面，不得漏喷，养护剂应有可靠的保湿效果，保湿效果应通过试验检验；养护剂使用方法应符合产品说明书的有关要求。
混凝土喷涂养护
1、混凝土养护期间的温度测量规定：
（3）大体积混凝土养护期间的温度测量应符合现行国家标准《大体积混凝土施工规范》GB50496的相关规定。
2、冬期混凝土养护温度的测量方法规定：
（1）测温孔应编号，并应绘制测温孔布置图，现场应设置明显标识。（2）测温时，测温元件应采取措施与外界气温隔离；测温元件测量位置应处于结构表面下20mm处，留置在测温孔内的时间不应少于3min。
（3）采用非加热法养护时，测温孔应设置在易于散热的部位；采用加热法养护时，应分别设置在离热源不同的位置。

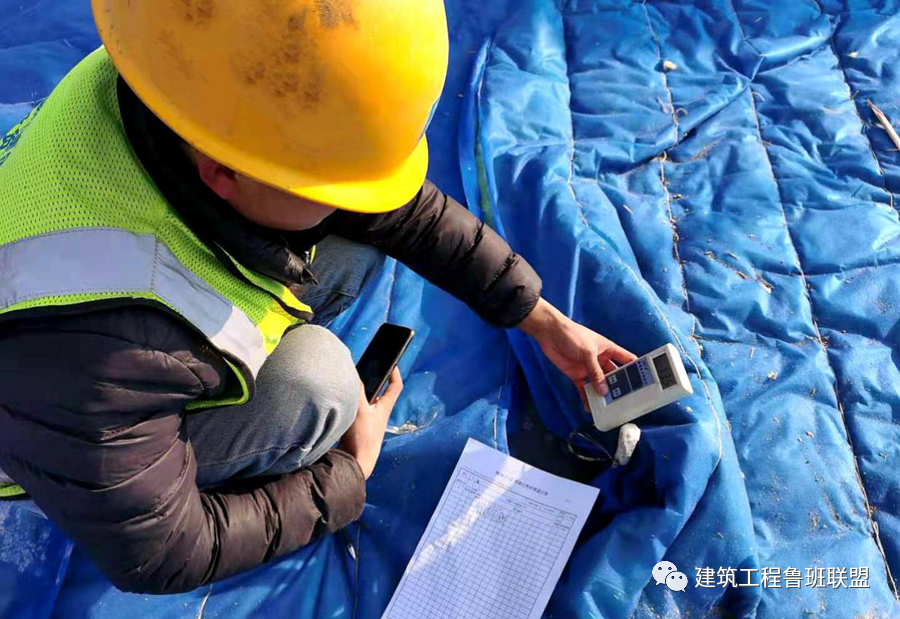

冬期混凝土养护测温

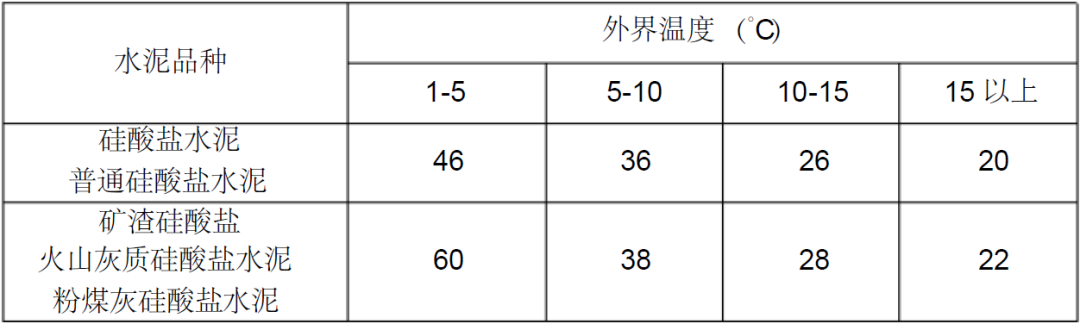

（1）对已浇筑的混凝土，应在混凝土终凝前（通常为混凝土浇筑完毕后的8～12h内）开始自然养护。（2）混凝土试件标准养护龄期为28d，检测其抗压强度。（3）混凝土浇筑完毕：① 12h内加以覆盖并保湿养护。② 浇水养护的时间，对采用硅酸盐水泥、普硅水泥、矿渣水泥拌制的混凝土，不得少于7d，对掺用缓凝型外加剂或有抗渗要求的，不得少于14d。
（4）整体面层施工后，养护时间不应少于7d，抗压强度达到5MPa后方准上人行走。
终凝后应立即进行养护，养护时间不得少于14d。
（1）应在混凝土浇筑完毕后的12h内对混凝土加以覆盖进行保湿养护。（2）后浇带至少保留28d，并保持至少15d的湿润养护。
（3）后浇带的防水施工：① 两侧混凝土龄期应达到42d；② 养护时间不少于28d。
（1）大体积混凝土，保湿养护的持续时间不得少于14d。
（2）大体积混凝土：当采用普通硅酸盐水泥，养护时间不得少于14d；当采用矿渣水泥，火山灰水泥养护时间不得少于21d；防水混凝土终凝后，应立即进行养护，养护时间不得少于14d。

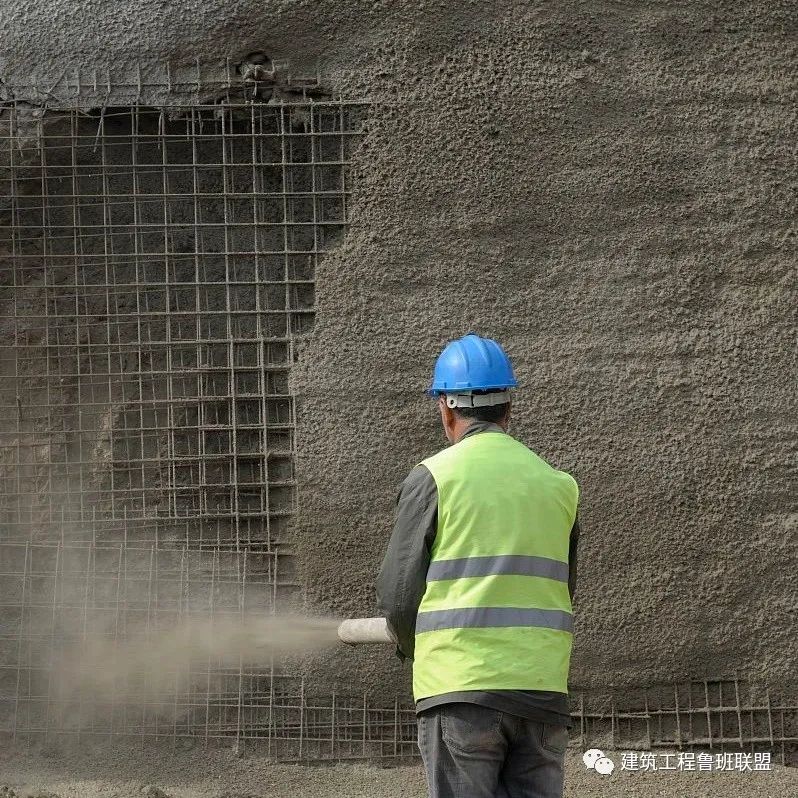

（1）喷射混凝土终凝后2h后养护，养护时间不得少于14d。
（2）气温低于5℃时，不得喷水养护。
