地下室排水板施工方案



1、概述

排水板根据地下工程顶板、墙板、底板的不同水源,在结构防水的基础上,采取排水板排出渗漏水的组合措施,有效地提高地下工程的防水质量。地下工程墙板、底板永远处在地下水中,微量渗透水,经过长年累月无孔不入的渗透,本方案采用稳定的结构堵水,再通过排水板将极其微量的渗漏水排出,可以永久达到防渗、防潮的质量目标,减少长期维修费用。由排水板浇筑的混凝土支点形成的空隙夹层,具有与结构相同的耐久性。

2、底板排水板节点图

1 - 副本.png

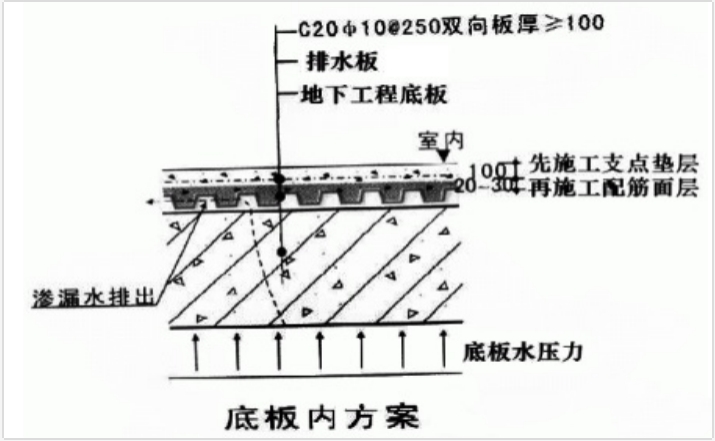

图一

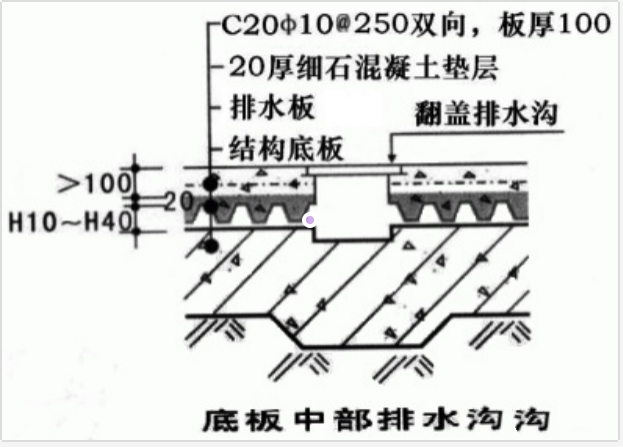

图二



2 - 副本.png

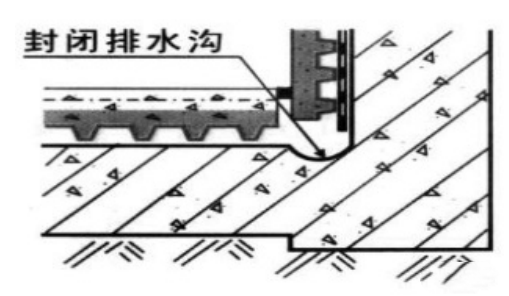

图三




图四




图五

3、底板排水板施工

a、 施工基面要坚实平整,光洁,不能有酥松、起砂、翘起和尖凸、坑洼、空鼓等现象。

b、塑料排水板在平整的结构底板上互相搭接满铺,结构底板面不必找坡。

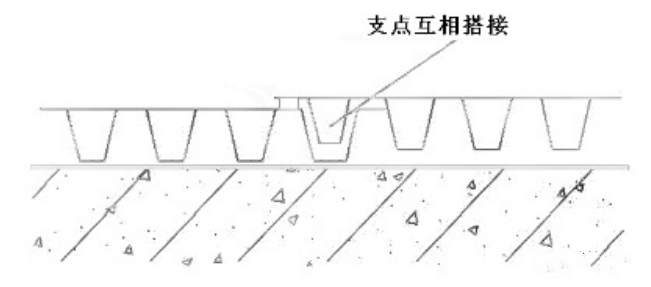

c、 排水板采用搭接法铺设,边缘大小支点相互搭接1~2节点。(如节点图一所示)

d、用C20细石混凝土将塑料排水板的支点空隙填满,高出1~2cm。 (如节点图二所示)

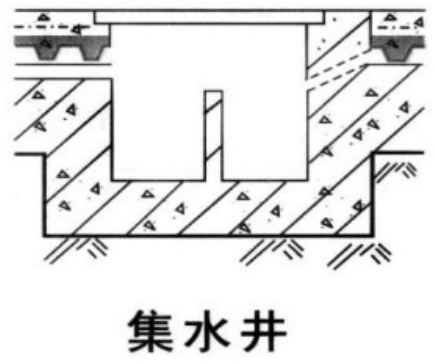

e、在混凝土强度达到70%以上后再扎钢筋ф250,浇混凝土C20厚度100设分仓缝,在底板中设置排水沟、集水井。(如节点图三、四、五所示)

4、注意事项

a、 排水板必须平整铺设于结构底板上。(如施工流程图1所示)

b、 排水板施工时排水板上可以走人,排水板上推车时须先铺木板, 避免车轮直接与排水板摩擦破坏排水板。(如施工流程图2、4所示)

c、 在浇筑完混凝土的排水板上,混凝土未干前应避免人员在上部来回踩踏以免排水板起鼓。(如施工流程图3、5所示)

5、需解决问题

1)沉降问题 使地基的沉降在加载预压期间基本完成。使构筑物在使用期间不致产生不利的沉降或沉降差。

2)稳定问题 加速地基土抗剪强度的增长,从而提高地基的承载力和稳定性。最早的排水固结法是砂井排水,但此法存在的问题是地基变形后,容易产生断颈和颈缩。

6、特点

塑料排水板法弥补了砂井的不足,使施工工艺大大简化,工效成倍增长,具有以下显著特点:

1)塑料排水板可在厂家成批生产,质量均匀且易控制,排水效果好2)板材具有一定的强度及延伸率,适应地基变形的能力强; 地下室地面防渗水塑料排水板怎么施工:地下室地面防渗水,在基础上面架空地坪,也就是在做地坪前现做一层排水板,圆突台向下,四周留有盲沟,使地下水上不来,渗水自然通过排水板的空间流入四周盲沟,再通过排水板盲沟流入集水坑。地下室内墙防渗水怎么铺设排水板:地下室内墙防渗水,可在建筑物主体墙面上铺设排水板,圆突台面向主体墙面,排水板外再砌一层单墙或用钢丝网粉水泥来保护排水板塑料排水板,使墙外面的渗水板的空间直向下流入盲沟直致集水坑。地下室排水板铺设施工中允许落入泥土吗:在任何地段铺设排水板,必须注意,不要让泥土、水泥、黄沙等垃圾进入排水板的正面空间,确保排水板的空间畅通。

7、排水板铺设的基本规则

1)排水板的凸面永远朝向有水流到的一面,使得渗流的水有出路;

2)排水板的铺设永远是从低处到高处逐步铺设;

3)彻底清扫排水板铺设的基层,确保基层表面无尖角凸块;

4)后铺的排水板凸台应套入先铺的排水板凸台上,后铺设的土工布应压 在先铺的土工布上。

8、加固软土地基的优点

1)滤水性好,排水畅通,排水效果有保证。

2)材料有良好的强度和延展性,能适合地基变形能力而不影响排水性能。

3)排水板断面尺寸小,施打排水板过程中对地基扰动小。

4)可在超软弱地基上进行插板施工。

5)施工快、工期短,每台插板机每日可插板15000m以上,造价比袋砂井低。
