规范条文解读!人防吊环预埋有哪些特殊要求?

本文涉及的相关规范
07FG03《防空地下室防护设备选用》
07FG02《防空地下室建筑构造》
07FG01《防空地下室设计荷载及结构构造》
      人防工程设置吊环主要是目的是为了后期的安装检修及设备吊装,如人防门门扇门开始方向一侧顶板或梁上设置的吊环,垂直通道口为了吊装设备而安装的吊环。
一、人防门口吊环安装、预埋相关要求

        根据人防门的型号、门洞尺寸、门槛类型(固定门槛、活门槛)等因素综合考虑吊环预埋数量和直径,图集07FJ03中对吊环的数量及直径有明确的规定,直径有12mm、16mm、18mm、20mm四种规格;数量设置有1根、2根、4根三种情况。

        作为施工单位吊环的直径、数量、位置不是我们考虑的,一般我们按照设计图纸施工即可,如图纸不明确的必须争得设计意见。现从图集中摘录涉及吊环的章节,仅供学习参考。

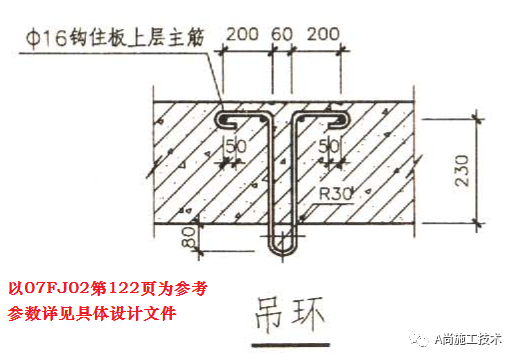

1、参考图集 07FJ02《防空地下室建筑构造》 第122页“平时出入口(宽≤3000mm)型钢横向临战封堵”图集中吊环的做法,如下图所示: 吊环顶部水平钢筋勾住板上层主筋。



上面图集摘录仅供参考,以具体工程设计文件为准。

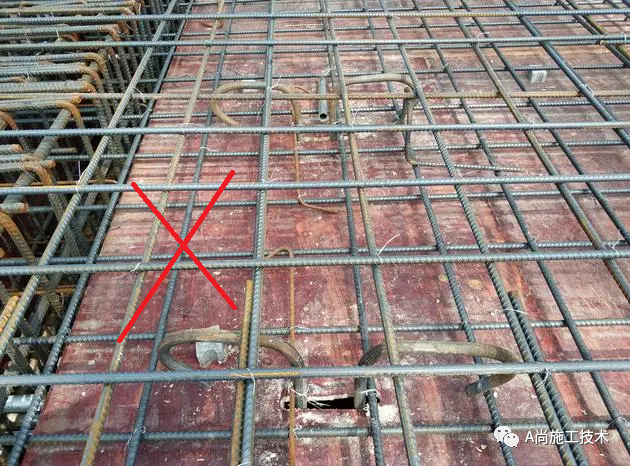

1、错误做法:   吊环顶部水平筋置于板上层主筋之下

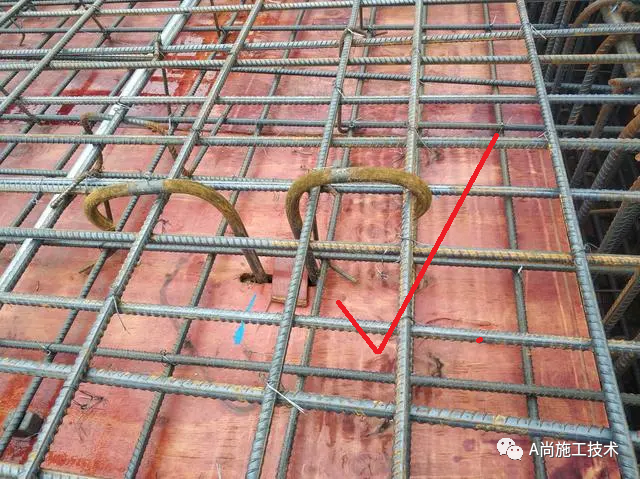

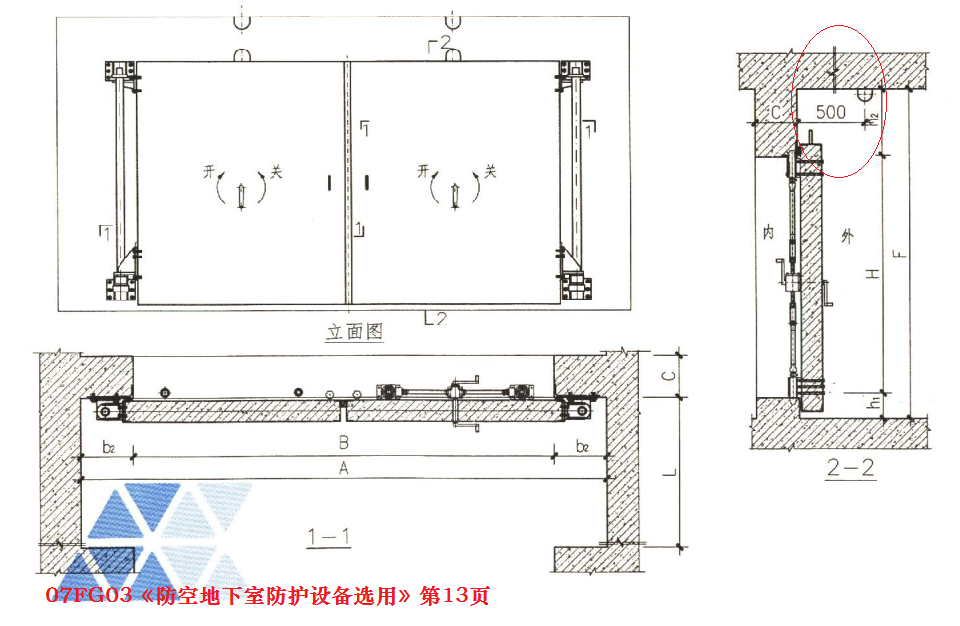

正确做法:吊环预埋顶部水平筋 应该钩住板上层钢筋  2、人防门门扇安装、检修吊环应预埋在人防门开启方向一侧。 吊环预埋位置离人防门门框墙距离为500mm,如下所示, 参考图集07FJ03。

二、 垂直运输口钢筋吊环 安装、预埋相关要求

参考图集以 07FG01《 防空地下室设计荷载及结构构造》

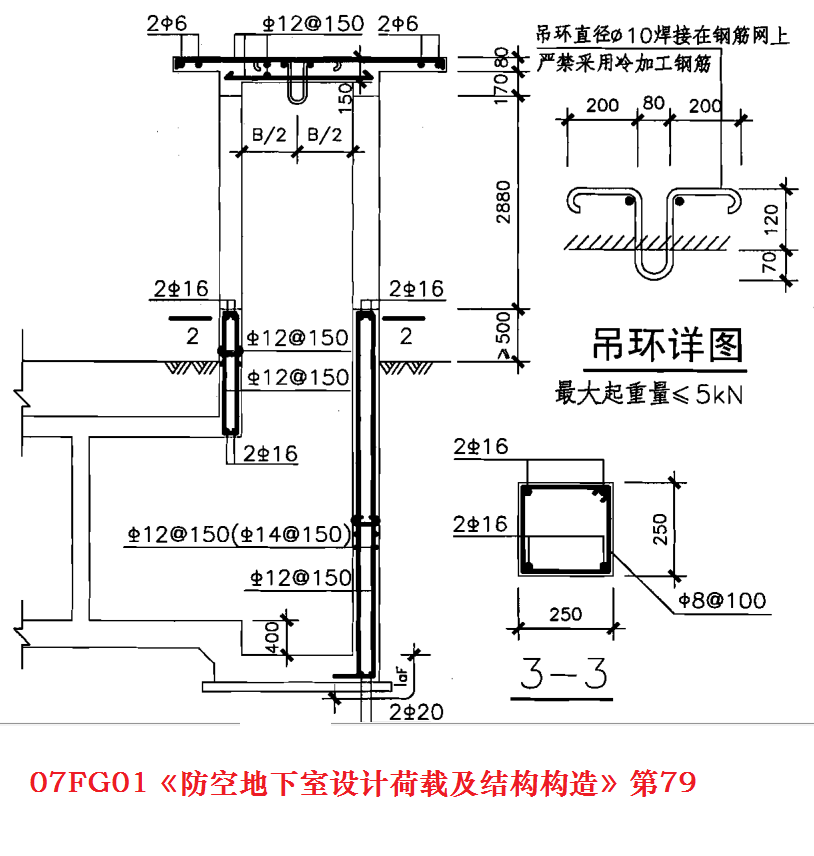

07FG01“垂直运输口配筋图”中吊环钢筋绑扎时也是 勾住板上层主筋,焊接在钢筋网上 ,严禁采用冷加工钢筋,如下图集所示。

所以不同部位的吊环预埋共同点就是:吊环弯钩上面水平筋应勾住板或者梁的上层主筋。施工时根据具体工程设计而定,图纸不明确的必须争得设计认可,不能盲目照搬。
