最全解读!人防和非人防工程剪力墙水平施工缝高度有啥不同?

人防工程和非人防工程水平施工缝的高度存在相同之处,也存在不同之处,现就水平施工缝设置在底板上表面,设置在顶板下这两种作法,分别介绍相关规范中的条文!

相关规范:

RFJ01-2015《人民防空工程质量验收与评价标准》

GB50134-2004《人民防空工程施工及验收规范》

RFJ05-2009《人民防空工程结构大样图集》

GB506666-2011《混凝土结构工程施工规范》

10J301《地下建筑防水构造》

一、RFJ01规范中施工缝高度

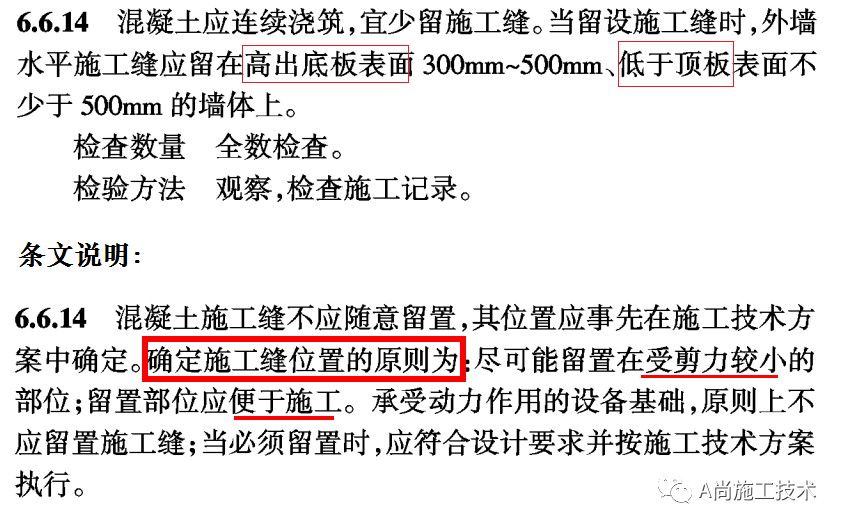

RFJ01-2015《人民防空工程质量验收与评价标准》第 6.6.14条

外墙水平施工缝的留置高度分两种情况:

1、如水平施工缝设置在基础底板上表面时,距基础顶面高度为300~500mm;

2、如水平施工缝设置在楼板下表面时,低于顶板下表面高度为≥500mm;


二、GB50134规范中施工缝高度

GB50134-2004《人民防空工程施工及验收规范》第6.4.16条第2点

水平施工缝设置在基础底板上表面时,距基础顶面高度为≥500mm;


三、RFJ05图集中施工缝高度

RFJ05-2009《人民防空工程结构大样图集》第9页

人防墙水平施工缝高度分三种情况:

1、如水平施工缝设置在基础底板上表面时,距基础顶面高度为≥500mm;

2、如水平施工缝设置在楼板上表面时,距楼面板上表面高度为≥500mm;

3、如水平施工缝设置在楼板下表面时,距楼面板下表面高度为300~500mm;

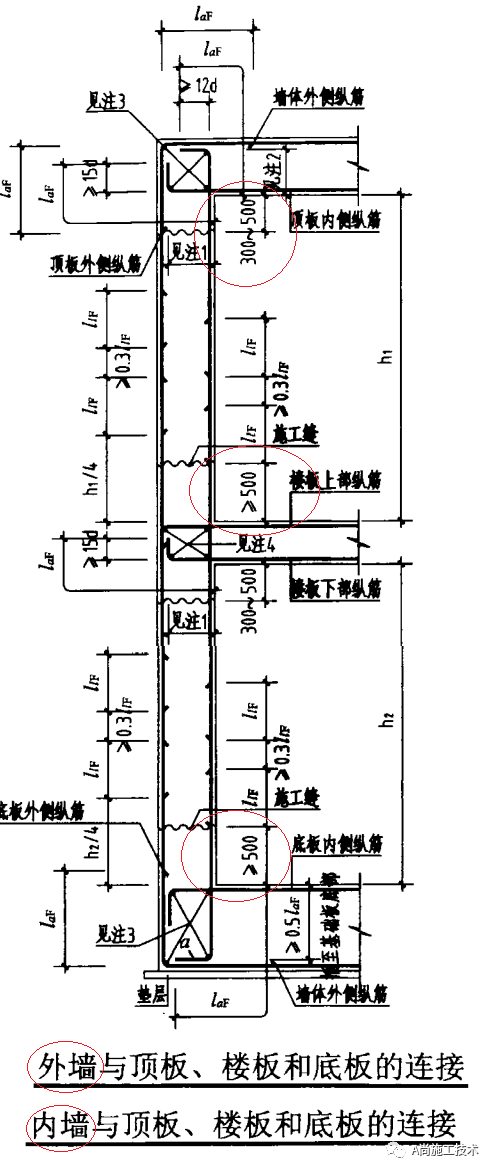

如下图集摘录,内外墙构造均一样:


四、非人防工程

GB50666规范中施工缝高度

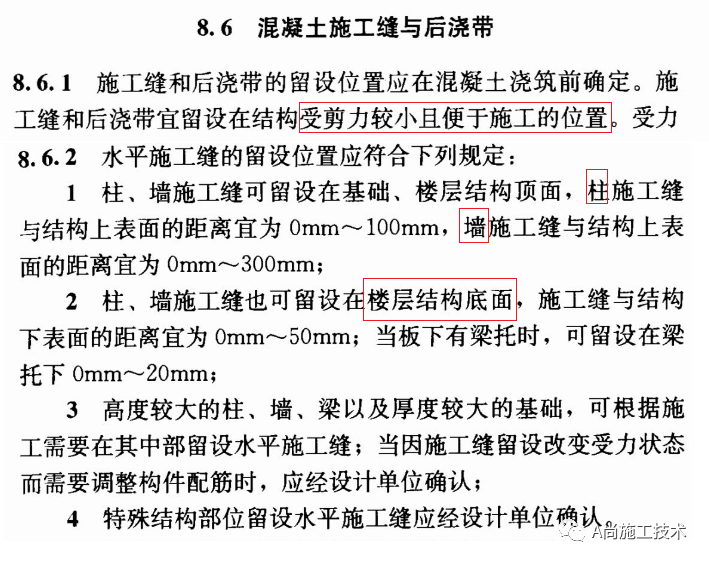

GB506666-2011《混凝土结构工程施工规范》第8.6.1条、8.6.2条

墙水平施工缝的留置分两种情况:

1、如水平施工缝设置在底板上表面时,距基础顶面高度为≤300mm;

2、如水平施工缝设置在楼板下表面时,低于顶板下表面高度为≤100mm;

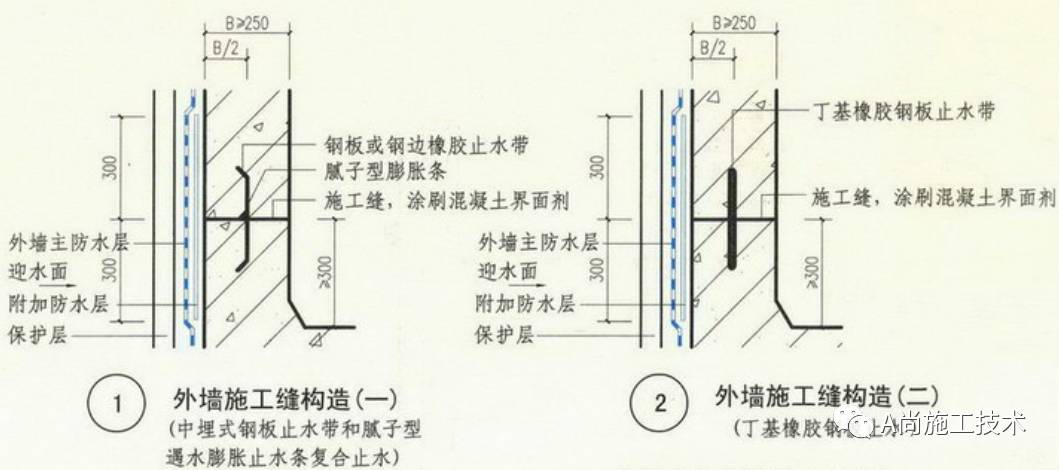

10J301《地下建筑防水构造》

距底板的高度≥300mm


主要提示:文章仅供参考,施工时以具体工程设计文件为准
