基础联系梁钢筋伸入承台的锚固长度?参考规范

桩基础定义:

《建筑地基基础设计规范》GB50007-2011第 2.1.13: 桩基础 由设置于岩土中的桩和连接于桩顶端的承台组成的基础。

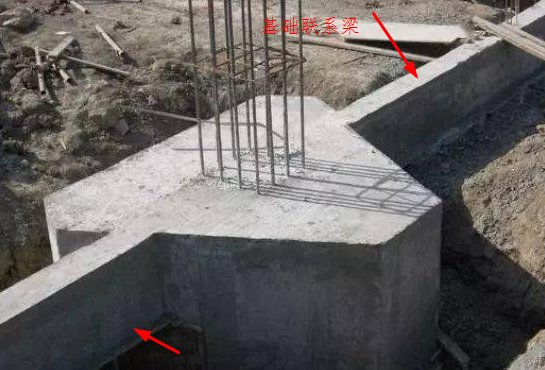

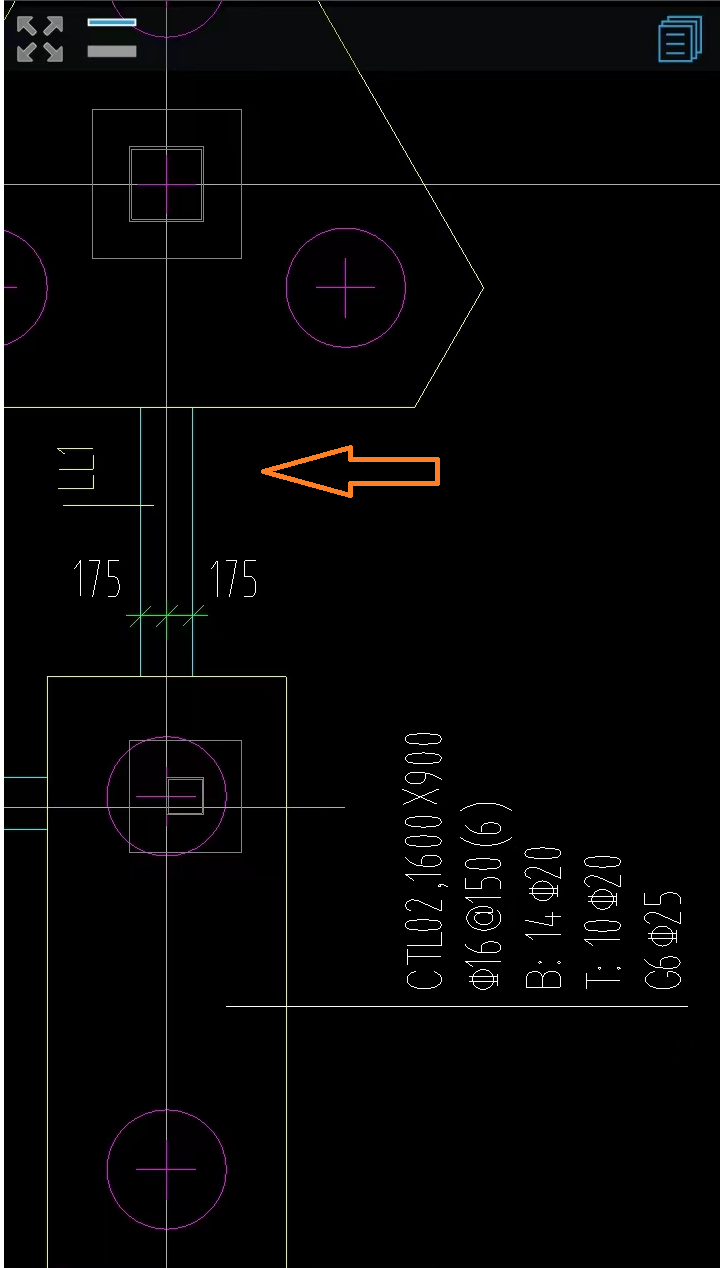

↑如上图所示等边三桩承台及矩形承台之间的梁为基础联系梁(上图中 LL1

基础连梁钢筋伸入承台的锚固长度?

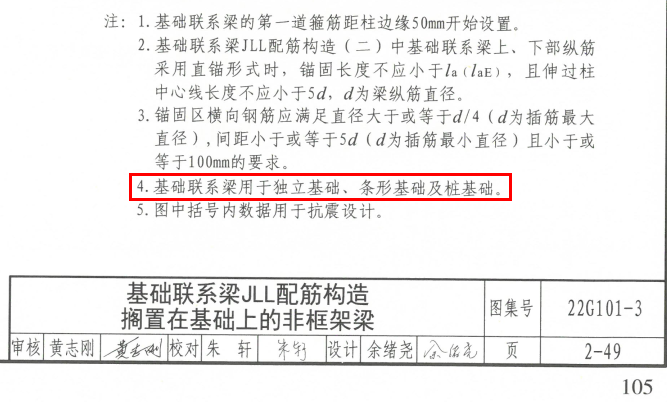

如下22G101-3P49图集所示基础联系梁做法,联系梁钢筋在承台中的锚固分直锚和弯锚两种,与框架梁类似,此做法适用于:独立基础、条形基础、 桩基础

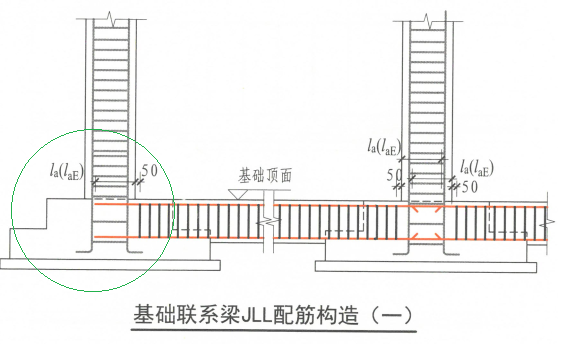

■当联系梁 顶标高 与承台顶标高一致或者低于承台顶标高时,此时支座为承台基础,由于承台截面尺寸较大,满足联系梁直锚所需要的长度( ≥la)时梁纵筋直锚。如下图所示:

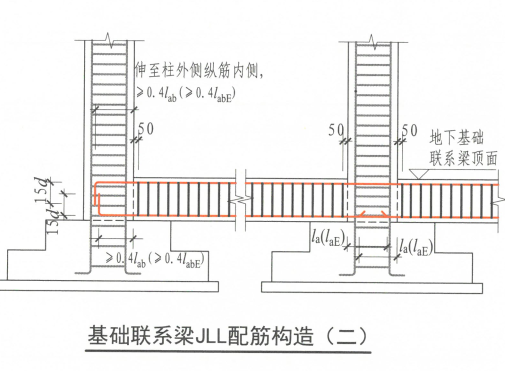

■ 当联系梁位于承台之上,此时联系梁钢筋只能锚固在承台竖向构件内(比如柱 ) 。当该方向柱的截面尺寸不 满足联系梁纵筋直锚所需要的长度(≥la)时 ,联系梁纵筋伸至柱对面纵筋内侧弯锚,满足≥0.4lab+15d,如下图所示:
