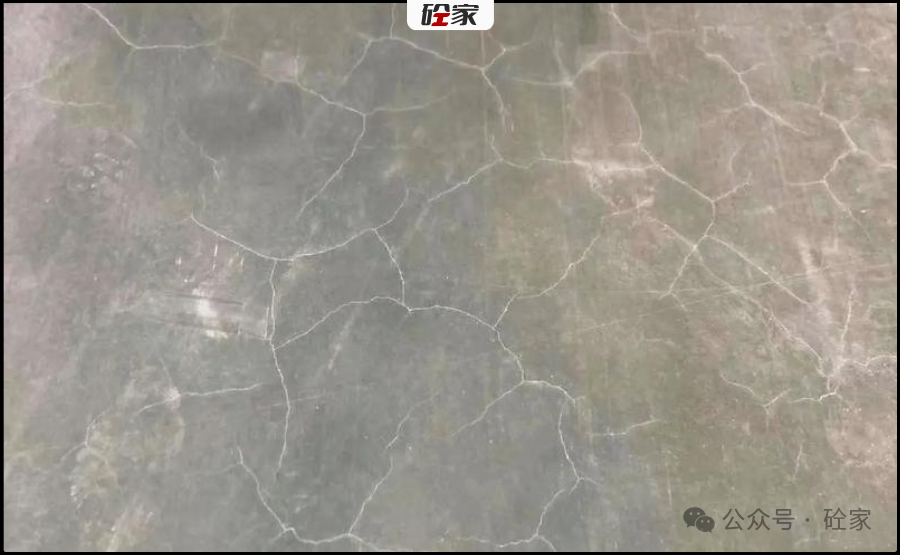

很多工程人一看到裂缝，第一反应就是“补水”。但为什么补了水还是裂？因为你没搞懂它开裂的底层逻辑！ 混凝土塑性开裂，就是表面水分跑得太快，下面的水供不上。今天给你讲透，以后就知道怎么防了。 塑性开裂，顾名思义，是在混凝土还处于塑性状态时产生的裂缝。啥时候？浇筑后几小时到一天内，混凝土还没硬的时候。 特征很明显：出现时间早，浇筑后几小时到一天；比较浅，一般1-3毫米深，不贯穿；网状或细线状，像蜘蛛网；多在板面中部，不会延伸到边缘。 这种裂缝虽然不影响结构安全，但看着难看，而且是个警报信号，告诉你操作出问题了。 塑性开裂的根本原因，用一句话就能说清：表面的脱水速率，大于混凝土下部游离水浮到表面的速度。 啥意思？就是表面水分蒸发得太快，下面还没来得及补充，表面就干了。干了就收缩，收缩就裂。 就像你拿块湿海绵，表面吹风机吹着，下面水还没渗上来，表面就干了、裂了。 很多人不知道，混凝土自己也会“发烧”。 温度从哪来？ 第一，高温天气拌合。砂石料被太阳晒得滚烫，搅拌出来温度就高。 第二，运输过程升温。搅拌车在路上转着，太阳晒着桶，一路走一路加热。到工地时，混凝土温度可能比出机时还高。 第三，水泥水化放热。虽然早期放热不多，但也有贡献。 温度高了会怎样？ 混凝土倒在地上，突然摊开，表面积增大，水分蒸发速度嗖嗖往上窜。表面水跑了，下面水还没上来，一拉就裂。 所以买混凝土一定要问搅拌站：出机温度多少？夏天超过35℃，就得小心了。 这个更好理解。 温度高：就像太阳底下晒衣服，干得快。 湿度低：空气干燥，水分蒸发快。北方秋季最典型，湿度低得吓人。 有风：风吹过混凝土表面，带走水分，蒸发速度翻倍。 这三个凑一块，就是塑性开裂的“完美风暴”。 举个例子：南方夏天，虽然热，但湿度高，蒸发慢，反而不太容易塑性开裂。北方秋季，三十度出头，但湿度只有30%，再来点风，浇完半天，裂得一片一片的。 说得细一点，混凝土从微观上看，布满了毛细孔。这些毛细孔就像无数根小吸管，把水从下往上吸。 表面水分蒸发时，毛细孔里的水被抽走。水没了，毛细孔就收缩，产生拉应力。这时候混凝土还没强度，一拉就变形，变形积累多了，就裂了。 所以塑性开裂，本质是毛细孔失水收缩的结果。 夏天施工，让搅拌站采取措施：砂石料遮阳，用冷水搅拌，运输车罐体喷水降温，出机温度控制在35℃以下。 高温大风天，尽量不施工，实在要干，选下午4点以后，拉防风网，降低风速。 这是最关键的，浇完后，立刻覆盖塑料薄膜，别等。薄膜能挡住90%以上的水分蒸发。如果不能用薄膜，就喷养护剂，一喷成膜，锁住水分。 如果已经出现塑性裂缝，别慌。 小面积的、很浅的，可以不管。后期做面层、刷漆、贴砖，自然就盖住了。 如果业主非要处理，用混凝土表面封闭剂薄薄刮一遍，填平裂缝就行。 但如果是大面积开裂，那就要反思了，是不是施工时间没选好？是不是养护没跟上？下次改进。 塑性开裂看着吓人，其实没那么可怕。它就是混凝土的“皮肤干燥”，养护好了，自然就好了。 但它是个警报信号，告诉你环境条件差、操作出问题了。今天出了塑性开裂你不反思，明天可能就出更严重的裂缝。
01塑性开裂是啥？不是普通的裂
02核心原因就一句话：水供不上
03两个“元凶”，一个都跑不了
元凶一：混凝土自身温度太高
元凶二：环境温度高、湿度低、有风
04微观上是咋回事？
05塑性裂缝怎么预防？三招搞定
第一招：控制混凝土温度
第二招：避开不利环境
第三招：及时养护
06已经裂了咋办？
