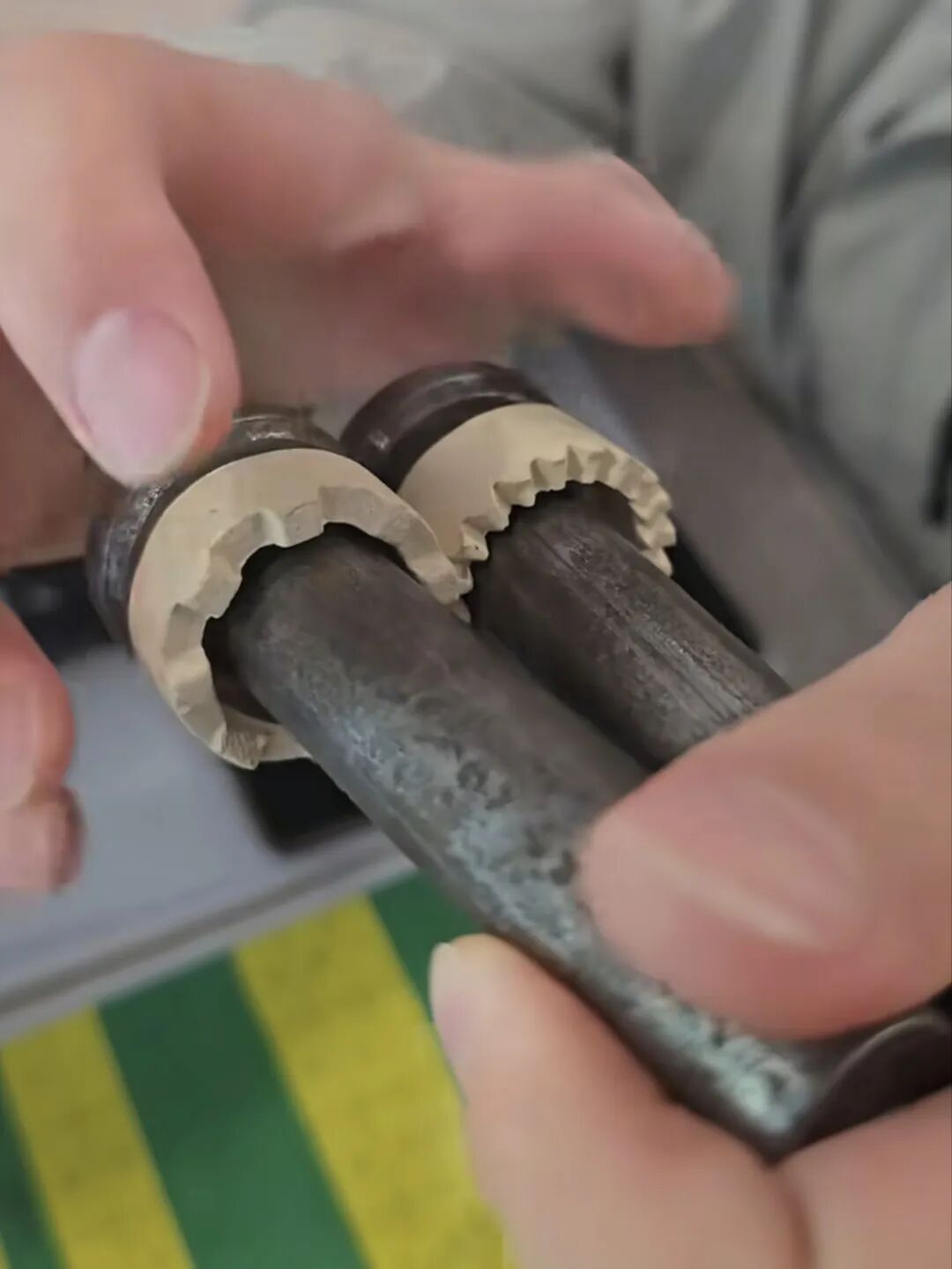

在钢结构工程中，经常会碰到这种构件，它像一个个小钉子固定在钢柱、钢梁上，这些小钉子全称叫栓钉，有的也叫焊钉、螺钉。为什么钢构件上面会设计有这么多的栓钉呢？其实，它最主要的作用就是提高整个组合结构的刚度、承载力、剪力和抗震性能，将钢梁、钢柱与钢筋混凝土楼板的剪力高效传递，避免钢与混凝土界面出现滑移，形成整体受力体系。 栓钉的常用材质有2个——ML15和ML15Al。ML15，指的是一般的铆螺钢，它的焊接性能比较好；而ML15Al，后面的AL是铝元素，也就是在ML15的基础上增加了铝，所以焊缝的抗裂性能变强了。栓钉的力学性能要求抗拉≥400N/mm²，屈服≥320N/mm²。 栓钉的规格用直径和长度来表示。公称直径有：Φ10、Φ13、Φ16、Φ19、Φ22、Φ25mm，普通建筑工程常用Φ13、16、19mm这三种规格，桥梁等重载、重型钢结构工程选用Φ22、25mm。栓钉长度40~300mm，跨度＜3m用Φ13~16mm；3~6m用Φ16~19mm；＞6m用Φ19mm及以上。 提到了栓钉，另一个不得不说的东西就是瓷环（如上面发的照片），瓷环是栓钉焊接时的一次性辅助材料，两者通常是配套使用，瓷环的主要作用是阻挡栓钉焊接时的熔渣、铁水飞溅，保护母材与周边构件不被损伤。另外还有聚热成型、防氧化污染、电弧屏蔽等功能。 瓷环的材质主要为高铝陶瓷（氧化铝材质），耐高温，可达1500℃以上，其绝缘性好、热稳定性强，使用前需在120~150℃烘干1~2小时（防潮防气孔）。瓷环按适用焊接类型分为B1型（普通平焊）、B2型（穿透平焊），穿透焊需用B2型瓷环，普通焊用B1型。B1型磁环适配Φ13/Φ16mm栓钉，用于普通平焊与穿透平焊。B2型适配Φ19mm栓钉，专用于穿透平焊，瓷环尺寸需与栓钉直径相匹配。 栓钉在焊接的过程中，要使用专用的栓钉焊机、焊枪。为保证焊接质量，焊接前瓷环需要烘干。焊接完成后、浇筑混凝土前，要把瓷环敲掉，清理干净。 好了，以上就是栓钉、瓷环的相关知识。
