钢筋工程：22G vs 16G锚固长度，到底听谁的？

一、图纸写16G，监理要22G，锚固长度到底听谁的？

设计说明白纸黑字写着采用16G101，监理进场后要求全部按现行22G101取值，锚固长度加长。

施工方两头为难：按图纸16G下料，监理不验收；直接按22G加长，钢筋量上去了，没有书面变更，结算审计不认这笔钱。

图集到底是不是强制性规范？图纸选定旧图集，有没有效？

二、图集不等于强制性规范：

1.16G101是旧版平法图集，2022年5月1日起22G101正式实施替代。但图集被新版替代，不代表已经审图、明确选用旧图集的图纸全部失效。

2.两个层级：上位是《工程结构通用规范》GB55001、《混凝土结构通用规范》GB55008这些全文强制规范，规定的是最低安全底线；G101图集是国家建筑标准设计图集，属于规范配套的图示工具，本身不属于强制法规。只有图纸明确引用，才对本项目有约束力。

3.住建部的规则很明确：图集中与现行强制性工程建设规范冲突的内容，自动视为无效；如果图集条文只是构造细化、不突破强制规范底线，以施工图选用版本优先。

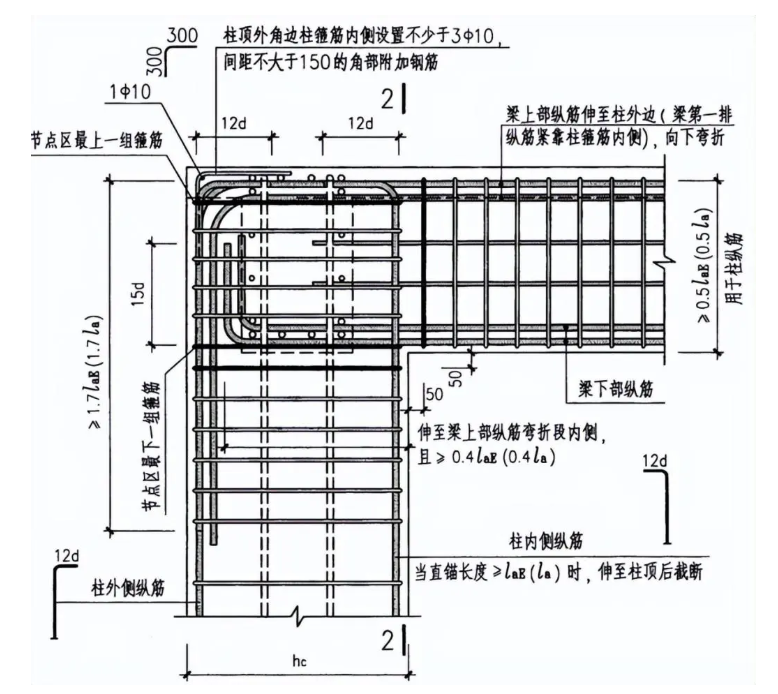

1 - 副本(1) - 副本.png

框架顶层端节点钢筋锚固构造详图

三、现场判定：

1.第一层：核对是否触碰强制性规范底线。

16G的锚固做法跟GB55008、GB55001的强制要求对比：如果按16G取值达不到强制规范最低要求，不管图纸写哪个图集，必须执行更高标准，发函要求设计澄清。如果16G锚固长度满足现行强制规范最低限值，那就属于两种合规的构造方案，图纸写哪个就按哪个走。

2.第二层：图纸明确写16G且已通过审图。

没有设计书面变更之前，施工单位有权按图纸16G执行。监理不能单方面强制切换22G。监理提出升级要求，正确流程是：监理发联系单→转设计确认→设计出书面文件，要么维持16G，要么同意升级22G并出具变更、同步核算钢筋增量费用。

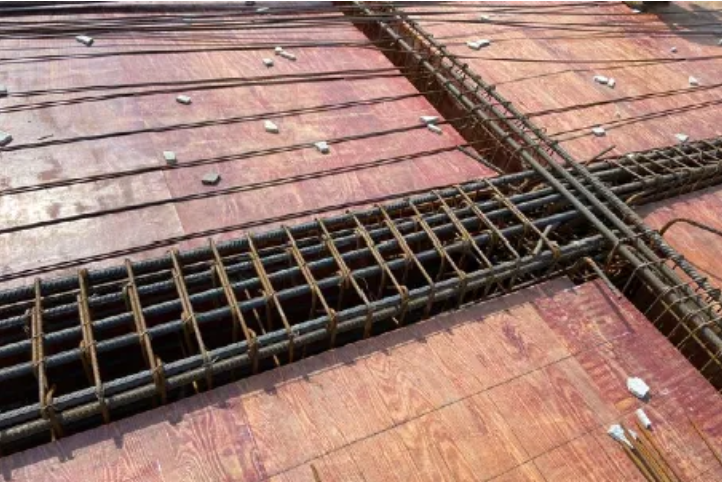

1 - 副本(1).png

施工现场梁板钢筋绑扎

四、项目开工时间关键分界：

1.施工图审查受理时间在22G实施之前的，设计选用16G有充分合理性。审图机构已经认可整套设计体系，不能事后推翻。

2.施工图审查在22G实施之后受理的新项目，审图正常应该选用22G。如果图纸还写16G，可以提请设计复核是否满足现行强制规范。

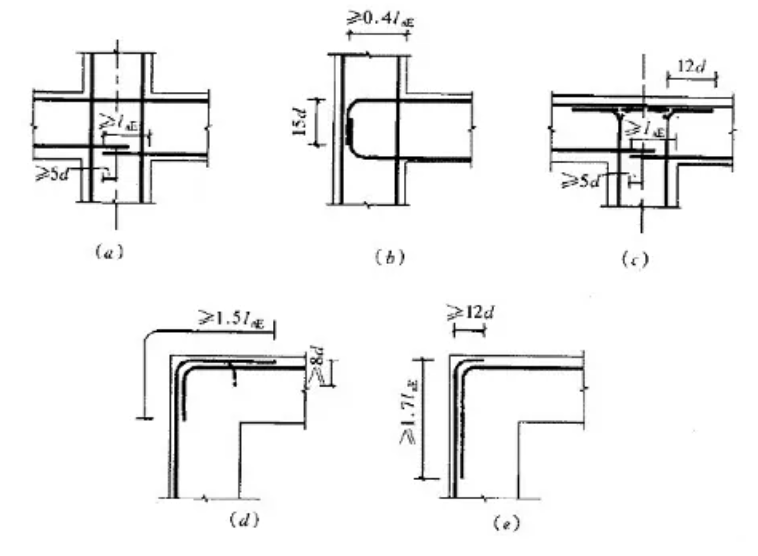

1 - 副本.png

框架梁柱节点纵向受力钢筋锚固和搭接构造示意图

五、常见误区：

1.误区一：图集被新版替代=旧图集完全不能用。

错。图集替代代表新项目优先选新版，不等于已审图的旧图纸全部失效。

2.误区二：图纸写16G，质监站一定按22G查。

错。监管核查首要依据是经审查合格的施工图，图纸明确16G且满足强制规范，不能强行套22G验收。

3.误区三：主动按22G从严施工更安全。

风险巨大。自主提高标准属于擅自变更设计，多出的钢筋量没有签字确认，审计直接扣减。

4.误区四：监理口头通知切换图集就可以调整。

致命错误。所有图集版本调整必须设计出具书面文件，口头指令不算数。

速记口诀：

现行强制规范效力最高，图纸指定图集版本其次，新版推荐图集最后。图纸写16G、满足强制底线，就按16G干；监理要升级，走设计书面确认。
