建筑工程图知识概述

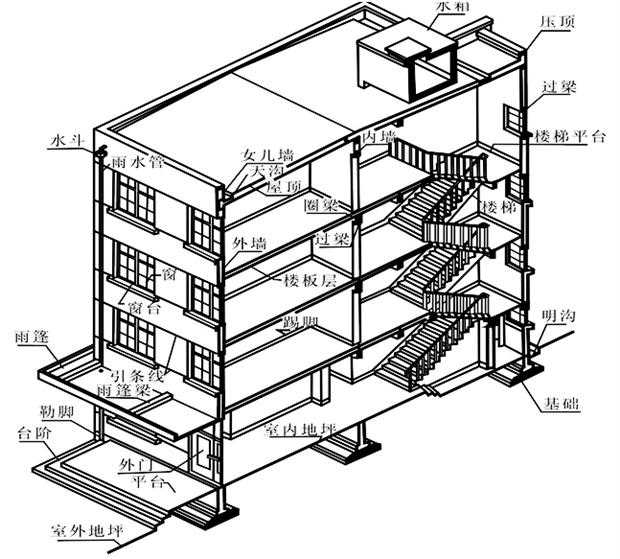

一幢民用建筑,一般由基础、墙或柱、楼板层、楼梯、屋顶和门窗等六大部分组成



房屋的组成



二、房屋施工图的内容和用途

一套完整的施工图包括建筑施工图、结构施工图、设备施工图。设备施工图主要包括给排水、暖气、通风、电气等施工图。一幢房屋全套施工图的编排一般应为:图纸目录、总平面图(施工总说明)、建筑施工图、结构施工图、给水排水施工图、采暖通风施工图、电气施工图等。

建筑施工图主要表明建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰等情况。建筑施工图是房屋放线、砌墙、安装门窗、室内外装修以及作预算和编制施工组织计划等的依据。建筑施工图中所表达的设计内容必须与结构、水电设备等有关工种配合和协调统一。它包括首页图(设计说明)、建筑总平面图、平面图、立面图、剖面图和详图等。

结构施工图主要表达各种承重构件的平面布置,构件的类型、大小、构造的做法以及其它专业对结构设计的要求等。结构施工图是房屋施工时开挖地基,制作构件,绑轧钢筋,设置预埋件,安装梁、板、柱等构件的主要依据,也是编制工程预算和施工组织计划等的主要依据。基本图纸包括:结构说明书、基础平面图及基础详图、结构平面布置图及节点构造详图、钢筋混凝土构件详图等

三、阅读建筑施工图的一般方法

一幢房屋从施工到建成,需要有全套房屋施工图作指导。阅读这些施工图时应按图纸目录顺序即总说明、建施、结施、设施,要先从大的方面看,然后再依次阅读细小部分,即先粗看后细看。简单地说,先整体后局部;先文字说明后图样;先基本图样后详图,先图形后尺寸等依次仔细阅读,并应注意各专业图样之间的关系



四、建筑施工图的有关规定

我国2001年颁布了《房屋建筑制图统一标准》、《建筑制图标准》、《总图制图标准》等国家制图标准,在绘制和阅读建筑施工图时,应严格遵守国家标准中的有关规定。

(一)图线

建筑工程图样中的图线执行《房屋建筑制图统一标准》(GB/T 50001—2001)中的有关图线的规定。

(二)标高

标高是标注建筑物各部位或地势高度的符号。*

1、标高的分类*

1)绝对标高 以我国青岛附近黄海的平均海平面为基准的标高。*

2)相对标高 在建筑工程施工图中,以建筑物首层室内主要地面为基准的标高。

3)建筑标高 建筑装修完成后各部位表面的标高。

4)结构标高 建筑结构构件表面的标高。

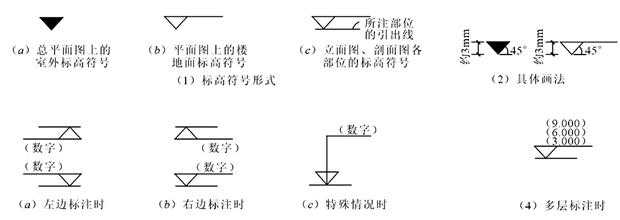

2、标高的表示法*

标高符号是高度为3mm的等腰直角三角形,如图所示。





标高符号

(三)定位轴线

在施工图中,确定承重构件相互位置的基准线,称为定位轴线。建筑需要在水平和竖直两个方向进行定位,用于水平方向定位的称为横向定位轴线,用于竖向定位的称为纵向定位轴线。对非承重墙或次要承重构件,编写附加定位轴线。

1、定位轴线的画法及编号*

根据《房屋建筑制图统一标准》(GB/T 50001—2001)的规定,定位轴线应用细点画线绘制,其端部绘制直径为 8mm的细实线圆,轴线编号注写在定位轴线端部的圆内。在水平方向用数字自左向右依次编写,在竖向方向用大写字母自下而上依次编写(注:IOZ 三个字母不用)。

2、定位轴线的编写方法如图

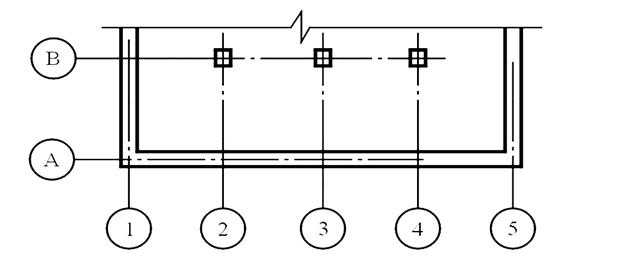

定位轴线的编号与顺序

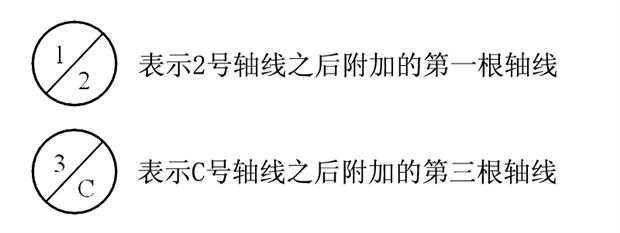

附加轴线的标注

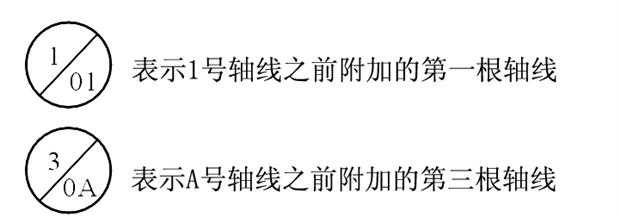

起始轴线前附加轴线的标注

(三)索引符号与详图符号

在图样中,如某一局部另绘有详图,应以索引符号索引。详图的位置和编号应以详图符号表示,如表所示。*



名称

表示方法

备注

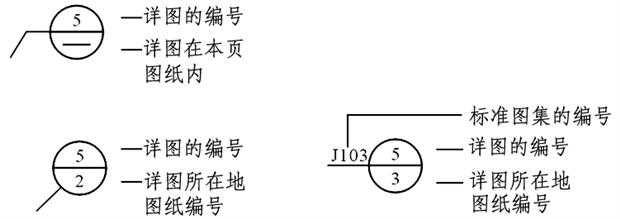

详图的索引符号

圆圈直径为10,线宽为0.25d

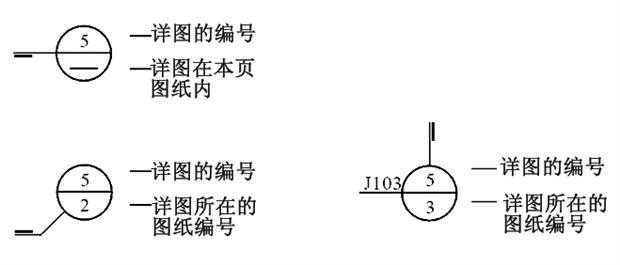

剖面索引符号

圆圈画法同上,粗短线代表剖切位置,引出线所在的一侧为剖视方向

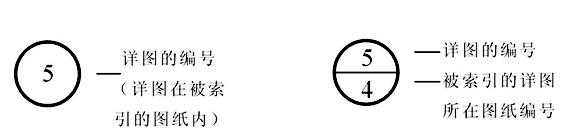

详图符号

圆圈直径为14,线宽为d



(四)引出线

引出线应以细实线绘制,采用水平方向的直线,或与水平方向成30°45°60°90°的直线,或经上述角度再折为水平线。文字说明应注写在水平线的上方,也可注写在水平线的端部。索引详图的引出线应与水平直线相连接。同时引出几个相同部分的引出线,宜互相平行,也可画成集中于一点的放射线。多层构造或多层管道共用引出线,应通过被引出的各层所示。

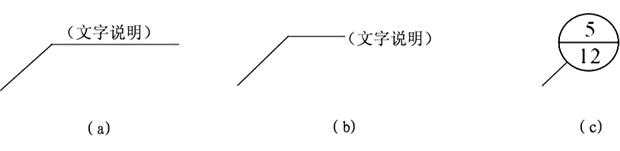

引出线

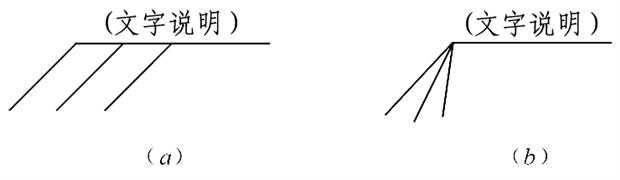

共用引出线

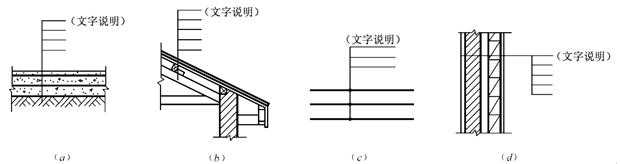

多层构造引出线

(五)指北针

指北针的圆的直径为24mm,细实线绘制,指针头部应注写“N”。当图样较大时,指北针可放大,放大后的指北针,尾部宽度为圆直径的1/8*



指北针
