建筑节能保温工程-外墙外保温系统构造和技术要求

二、胶粉EPS颗粒保温浆料外墙外保温系统

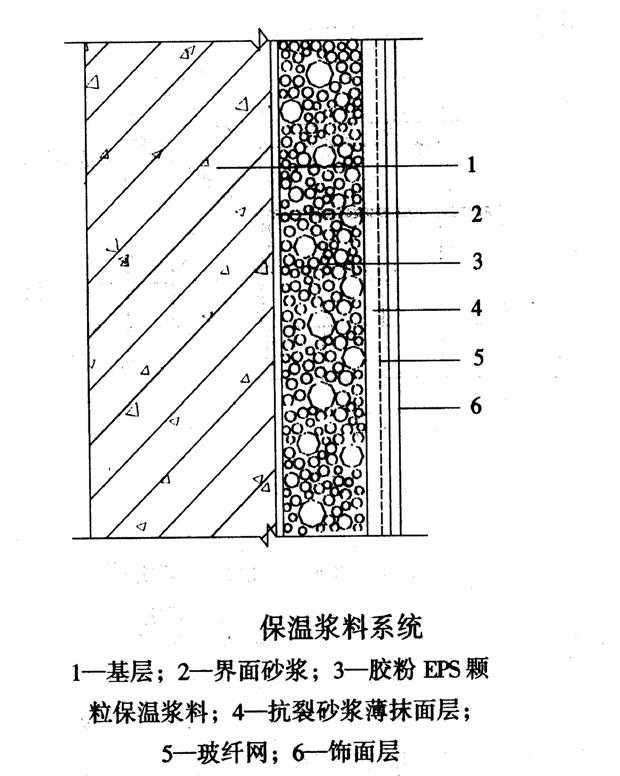

胶粉EPS颗粒保温浆料外墙外保温系统(以下简称保温浆料系统)应由界面层、胶粉EPS颗粒保温浆料保温层、抗裂砂浆薄抹面层和饰面层组成。胶粉EPS颗粒保温浆料经现场拌合后喷涂或抹在基层上形成保温层。薄抹面层中应满铺玻纤网。

构造要求:

胶粉EPS颗粒保温浆料保温层设计厚度不宜超过100mm。必要时应设置抗裂分隔缝。

基层表面应清洁,无油污和脱模剂等妨碍粘结的附着物,空鼓、疏松部位应剔除。胶粉EPS颗粒保温浆料宜分遍抹灰,每遍间隔时间应在24h以上,每遍厚度不宜超过20mm。第一遍抹灰应压实,最后一遍应找平,并用大杠搓平。

保温层硬化后,应现场检验保温层厚度并现场取样检验胶粉EPS颗粒保温浆料干密度。

现场取样胶粉EPS颗粒保温浆料干密度不应大于250kgm3,并且不应小于180 kgm3。现场检验保温层厚度应符合设计要求,不得有负偏差。

三、EPS板现浇混凝土外墙外保温系统

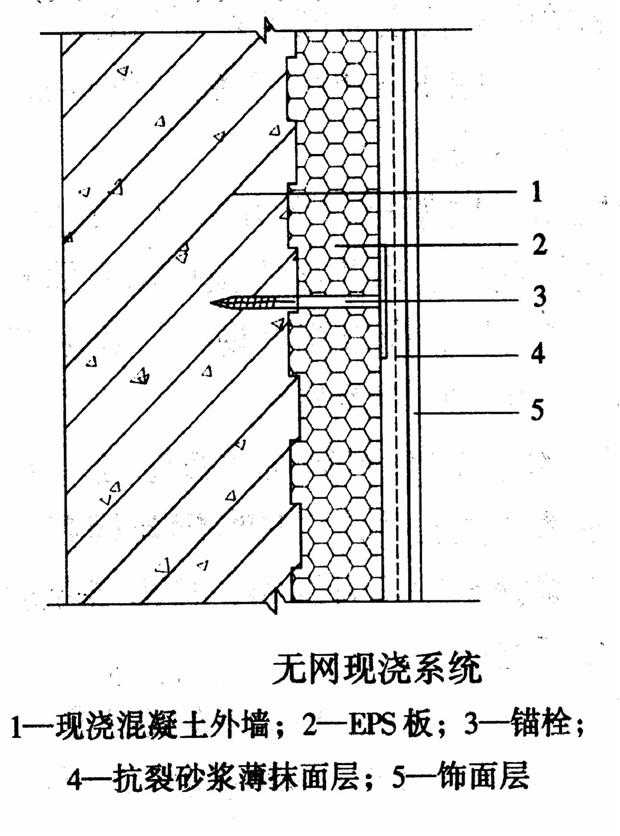

EPS板现浇混凝土外墙外保温系统(以下简称无网现浇系统)以现浇混凝土外墙作为基层,EPS板为保温层。EPS板内表面(与现浇混凝土接触的表面)沿水平方向开有矩形齿槽,内、外表面均满涂界面砂浆。在施工时将EPS板置于外模板内侧,并安装锚栓作为辅助固定件。浇灌混凝土后,墙体与EPS板以及锚栓结合为一体。EPS板表面抹抗裂砂浆薄抹面层,外表以涂料为饰面层,薄抹面层中满铺玻纤网。


构造要求

无网现浇系统EPS板两面必须预喷刷界面砂浆,EPS板宽度宜为12m,高度宜为建筑物层高。锚栓每平方米宜设23个,

水平抗裂分隔缝宜按楼层设置,垂直抗裂分隔缝宜按墙面面积设置,在板式建筑中不宜大于30m2,在塔式建筑中可视具体情况而定,宜留在阴角部位。

应采用钢制大模板施工,混凝土一次浇筑高度不宜大于1m,混凝土需振捣密实均匀,墙面及接茬处应光滑、平整。

混凝土浇筑后,EPS板表面局部不平整处宜抹胶粉EPS颗粒保温浆料修补和找平,修补和找平处厚度不得大于10mm

四、 EPS钢丝网架板现浇混凝土外墙外保温系统

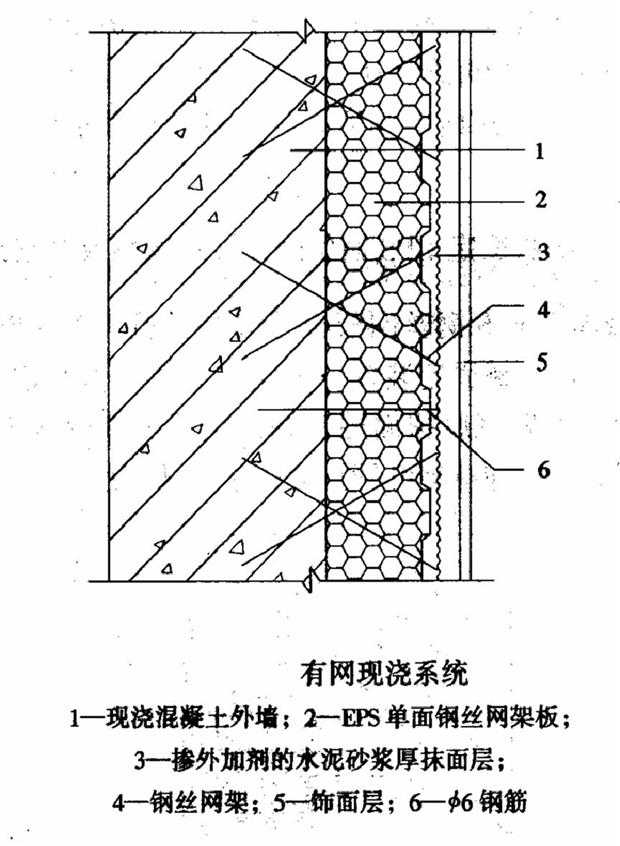

EPS钢丝网架板现浇混凝土外墙外保温系统(以下简称有网现浇系统)以现浇混凝土为基层,EPS单面钢丝网架板置于外墙外模板内侧,并安装 6钢筋作为辅助固定件。浇灌混凝土后,EPS单面钢丝网架板挑头钢丝和 6钢筋与混凝土结合为一体,EPS单面钢丝网架板表面抹掺外加剂的水泥砂浆形成厚抹面层,外表做饰面层。以涂料做饰面层时,应加抹玻纤网抗裂砂浆薄抹面层。

构造要求

EPS单面钢丝网架板每平方米斜插腹丝不得超过200根,斜插腹丝应为镀锌钢丝,板两面应预喷刷界面砂浆。

有网现浇系统EPS钢丝网架板厚度、每平方米腹丝数量和表面荷载值应通过试验确定。EPS钢丝网架板构造设计和施工安装应考虑现浇混凝土侧压力影响,抹面层厚度应均匀,钢丝网应完全包覆于抹面层中。

钢筋每平方米宜设4根,锚固深度不得小于100mm

在每层层间宜留水平抗裂分隔缝,层间保温板外钢丝网应断开,抹灰时嵌入层间塑料分隔条或泡沫塑料棒,外表用建筑密封膏嵌缝。垂直抗裂分隔缝宜按墙面面积设置,在板式建筑中不宜大于30m2,在塔式建筑中可视具体情况而定,宜留在阴角部位。

应采用钢制大模板施工,并应采取可靠措施保证EPS钢丝网架板和辅助固定件安装位置准确。混凝土一次浇筑高度不宜大于1m,混凝土需振捣密实均匀,墙面及接茬处应光滑平整。

应严格控制抹面层厚度并采取可靠抗裂措施确保抹面层不开裂。
