10.7吊顶工程
1．吊顶的分类
（1）按结构形式的不同，吊顶可分为活动式装配吊顶、隐蔽式装配吊顶、金属装饰板吊顶、开敞式吊顶和整体式吊顶等类型。
（2）按骨架材料不同，吊顶可分为木龙骨吊顶和金属龙骨吊顶（轻钢龙骨和铝合金龙骨）两种类型。
（3）按饰面材料不同，吊顶可分为石膏板吊顶、无机纤维板吊顶（矿棉吸声板、玻璃棉吸声板）、木质板吊顶（胶合板、纤维板）、塑料板吊顶（钙塑装饰板、聚氯乙烯塑料板）、金属装饰板吊顶（条形板、方板、格栅板）和采光板吊顶（玻璃、阳光板）等类型。
（4）按承载能力不同，吊顶可分为上人吊顶和不上人吊顶两种类型。
（5）按吊顶的装配特点和吊顶工程完成后的顶棚装饰效果，吊顶工程可分为明龙骨吊顶工程和暗龙骨吊顶工程两种。明龙骨吊顶，施工后顶棚饰面的龙骨框格外露；暗龙骨吊顶，施工后顶棚骨架被饰面板覆盖。
2．吊顶的组成

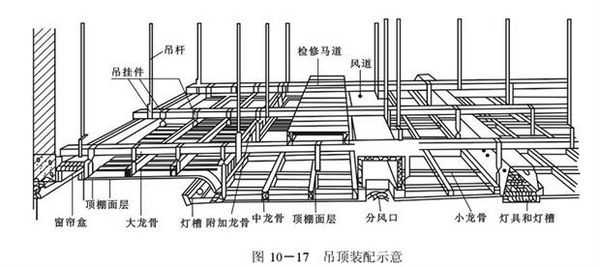

吊顶顶棚主要是由悬挂系统、龙骨架、饰面层及其相配套的连接件和配件组成，其构造如图10－17所示。
（1）悬挂系统
吊顶悬挂系统包括吊杆(吊筋)、龙骨吊挂件。其作用是承受吊顶自重，并将荷载传递给建筑结构层。

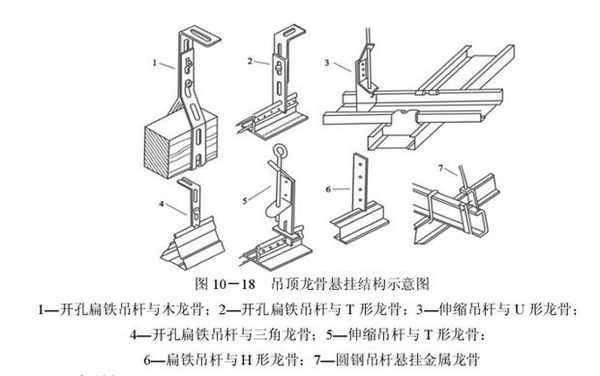

吊顶悬挂系统的形式较多，应视吊顶荷载大小及龙骨种类来选择，图10－18为吊顶龙骨悬挂结构形式示意。
（2）龙骨架
吊顶龙骨架由主龙骨、覆面次龙骨、横撑龙骨及相关组合件、固结材料等连接而成。主龙骨是起主干作用的龙骨，是吊顶龙骨体系中主要的受力构件。次龙骨的主要作用是固定饰面板，为龙骨体系中的构造龙骨。一般吊顶造型骨架组合方式通常有双层龙骨构造和单层龙骨构造两种常用的吊顶龙骨分为木龙骨和轻金属龙骨两大类。
1）木龙骨
吊顶木龙骨架是由木制大、小龙骨拼装而成的吊顶造型骨架。当吊顶为单层龙骨时不设大龙骨，而用小龙骨组成方格骨架，用吊挂杆直接吊在结构层下部。木龙骨架组装如图10－19所示。
2）轻金属龙骨
吊顶轻金属龙骨，是以镀锌钢带、铝带、铝合金型材、薄壁冷轧退火卷带为原料，经冷弯或冲压工艺加工而成的顶棚吊顶的骨架支承材料。其具有自重轻、刚度大、耐火性能好的优点。吊顶金属龙骨通常分为轻钢龙骨和铝合金龙骨两类。
①轻钢龙骨
轻钢龙骨由大龙骨（主龙骨、承载龙骨）、覆面次龙骨（中龙骨）、横撑龙骨及其相应的连接件组装而成。龙骨断面形状有U形、C形、Y形、L形等，常用型号有U60、U50、U38等系列，施工中轻钢龙骨应做防锈处理。轻钢龙骨组装如图10－20所示。
图10－20U型系列轻钢龙骨吊顶组装示意
②铝合金龙骨
铝合金龙骨的断面形状多为T形、L形，分别作为覆面龙骨、边龙骨配套使用。由L形、T形铝合金龙骨组装的轻型吊顶龙骨架，承载力有限，不能作为上人吊顶使用，其构造组成如图10－21所示。若采用U形轻钢龙骨作主龙骨（承载龙骨）与L、T形铝合金龙骨组装的形式，则可承受附加荷载，作为上人吊顶使用。其构造组成如图10-34所示。
3）饰面层
吊顶饰面层系指固定于吊顶龙骨架下部的罩面板材层。
罩面板材品种很多，常用的有胶合板、纸面石膏板、装饰石膏板、钙塑饰面板、金属装饰面板（铝合金板、不锈钢板、彩色镀锌钢板等）、玻璃及PVC饰面板等。饰面板与龙骨架底部可采用钉接或胶粘、搁置、扣挂等方式连接。
10.5.2吊顶工程施工
1．施工准备
（1）主要材料
1）龙骨
A．木龙骨：木龙骨的材质、规格应符合设计要求。其木材应经干燥处理，含水率不得大于18％。
B．金属龙骨：轻钢龙骨、铝合金龙骨及其配件均应符合设计要求，其数量应有适当备用。
2）罩面板
罩面板的材质、品种、规格、图案均应满足设计要求。
（2）作业条件
1）屋面或楼面的防水层已完工，并验收合格；
2）墙面抹灰完毕；
3）吊顶内各种管线及通风管道安装完毕；
4）地面湿作业完成；
5）墙面预埋木砖及吊筋数量、质量经检查符合要求；
6）搭设好安装吊顶的脚手架；
7）按设计要求，在四周墙面弹好吊顶罩面板水平标高线；
8）做好样板间。
2．木龙骨吊顶工程施工工艺
（1）施工工艺流程
弹线→木龙骨处理→龙骨架拼接→安装吊点紧固件→龙骨架吊装→龙骨架整体调平→罩面板安装→压条安装→板缝处理。
（2）施工操作要点
1）弹线
弹线包括弹吊顶标高线、吊顶造型位置线、吊挂点定位线、大中型灯具吊点定位线。
①弹吊顶标高线。
首先在室内墙上弹出楼面＋500mm水平线，以此为起点，借助灌满水的透明塑料软管定出顶棚标高，用墨斗于墙面四周弹出一道水平墨线，即为吊顶标高线。弹线应清晰、位置应准确，其偏差应控制在±5mm内。
②确定吊顶造型线。
一般采用找点法进行。即根据施工图纸，在墙面和顶棚基层间进行实测，找出吊顶造型边框的有关基本点，将各点相连于墙上弹出吊顶造型线。
③确定吊挂点位置线。
平顶天棚，吊点分布的密度为1个/㎡，且均排布；叠级造型天棚，分层交界处宜布置吊点，相邻吊点间的间距宜为0.8～1.2m。
④确定大中型灯具吊点位置线。
大中型灯具宜安排单独的吊点进行吊挂。
2）木龙骨处理
①防腐处理
建筑装饰工程中所用木质龙骨材料，应按规定选材，实施在构造上的防潮处理，同时亦应涂刷防虫药剂。
②防火处理
工程中木构件的防火处理，一般是将防火涂料涂刷或喷于木材表面，亦可把木材置于防火涂料槽内浸渍。防火涂料按其胶结性质不同，可分为油质防火涂料（内掺防火剂）、聚乙烯防火涂料、可赛银防火涂料、硅酸盐防火涂料等类型。
3）龙骨架的分片拼接
为便于安装，木龙骨吊装前一般先在地面进行分片拼接。
①确定吊顶骨架需要分片或可以分片安装的位置和尺寸，根据分片的平面尺寸选取龙骨尺寸。
②先拼接组合大片的龙骨骨架，再拼接小片的局部骨架。
③骨架的拼接按凹槽对凹槽的方法咬口拼接，拼口处涂胶并用圆钉固定。
4）安装吊点紧固件及固定边龙骨
①安装吊点紧固件：吊顶吊点的紧固方式较多，预埋钢筋、钢板等预埋件者，吊杆与预埋件连接；无预埋件者，可用射钉或膨胀螺栓将角钢块固定于结构底面，再将吊杆与角钢连接；亦可采用一端带有膨胀螺栓的吊筋。如图10－23所示。
②固定沿墙边龙骨：沿吊顶标高线固定边龙骨的方法，通常有以下两种。
方法一，沿吊顶标高线以上10mm处，在墙面钻孔，孔距0.5～0.8m，孔内打入木楔，再将沿墙边布置的木龙骨钉固于墙上的木楔内。方法二，先在沿墙边布置的木龙骨上打小孔，再将水泥钉通过小孔将龙骨钉固于混凝土墙面，此法不适宜于砖墙面。木龙骨钉固后，其底面必须与吊顶标高线保持齐平，龙骨应牢固可靠。
5）龙骨架吊装
①分片吊装：将拼接组合好的木龙骨架托起至吊顶标高位置，先做临时固定。安装高度在3m以内时，可用高度定位杆作支撑，临时固定木龙骨架；安装高度超过3m时，可用铁丝绑在吊点上临时固定木龙骨架。再根据吊顶标高线拉出纵横水平基准线，进行整片龙骨架调平，然后就将其靠墙部分与沿墙边龙骨钉接。
②龙骨架与吊点固定：木骨架吊顶的吊杆，常采用的有木吊杆、角钢吊杆和扁
铁吊杆。采用木吊杆时，为便于调整高度，木枋吊杆的长度应比实际需要的长度长100mm。采用角钢吊杆和扁铁吊杆时，应在其端头钻2～3个孔以便调节高度。吊杆与龙骨架连接完毕后，应截去伸出木龙骨底面的长度，使其与底面齐平。
③龙骨架分片间的连接。分片龙骨架在同一平面对接时，应将其端头对正，然后用短木枋钉于对接处的侧面或顶面进行加固。荷载较大部位的骨架分片间的连接，应选用铁件进行加固。
④叠级吊顶上、下层龙骨架的连接。叠级吊顶，一般是自高而下开始吊装，吊装与调平的方法同前。其高低面间的衔接，可先用一根斜向木枋将上、下龙骨定位，再通过垂直方向的木枋把上、下两平面的龙骨架固定连接。
6）龙骨架整体调平
当各分片吊顶龙骨架安装就位后，对于吊顶面需要设置的送风口、检修孔、内嵌式吸顶灯盘及窗帘盒等装置，需在其预留位置处加设骨架，进行必要的加固处理。然后在整个吊顶面下拉设十字交叉标高线，以检查吊顶面的平整度。为平衡饰面板重量，减少吊顶视觉上的下坠感，吊顶还应按其跨度的1/200起拱。
7）罩面板安装
木龙骨吊顶的罩面板一般选用加厚的三夹板或五夹板。安装前，应对板材进行弹线、切割、修边和防火等处理。弹面板装饰线时，应按照吊顶龙骨的分格情况，依骨架中心线尺寸，在挑选好的胶合板正面画出装钉线。若需将板材分格分块装钉，则应按画线切割面板，在板材要求钻孔并形成图案时，需先做好样板。修边倒角即是在胶合板正面四周，刨出45°斜角，以使板缝严密。罩面板的防火处理，是在面板的反面涂刷或喷涂三遍防火涂料。
安装罩面板时，可使用园钉将面板与龙骨架底部连接，园钉钉帽应打扁，且冲入板面0.5～1mm，亦可采用射钉枪进行钉固。安装顺序宜由顶棚中间向两边对称排列进行，整幅板材宜安排在重要的大面，裁割板材应安排在不显眼的次要部位。
8）压条安装与板缝处理
顶棚四周应钉固压条，以防龙骨架收缩使顶棚与墙面之间出现离缝。板材拼接处的板缝一般处理成立槽缝或斜槽缝，亦可不留缝槽，而用纱布、棉纱等材料粘贴缝痕。
4．铝合金龙骨吊顶工程施工工艺
（1）施工工艺流程
弹线→吊筋的制作安装→主龙骨安装→次龙骨安装→检查调整龙骨系统→罩面板安装。
（2）施工操作要点
铝合金龙骨吊顶工程的施工工艺与轻钢龙骨吊顶工程基本相同，不同点在于龙骨架的安装。
铝合金龙骨多为中龙骨，其断面为T形（安装时倒置），断面高度有32mm和35mm两种，吊顶边上的中龙骨为L形。小龙骨（横撑龙骨）的断面为T形（安装时倒置），
断面高度有23mm和32mm两种。安装主龙骨时，先沿墙面的标高线固定边龙骨，墙上钻孔钉入木楔后，将边龙骨钻孔，用木螺钉将边龙骨固定于木楔上，边龙骨底面应与标高线齐平。然后通过吊挂件安装其他主龙骨。主龙骨安装完毕后，应调平、调直方格尺寸。
安装次龙骨时，宜先安装小龙骨，再安装中龙骨，安装方法与轻钢龙骨吊顶工程基本相似。龙骨架安装完毕后，应检查、调直、起拱。最后安装罩面板。
