广场基坑土方开挖施工方法



本工程由办公、商业楼组成,总建筑面积140462㎡,基础采用钻孔灌注桩基,结合承台、地梁及筏板基础,结构为框架-剪力墙结构。地下室共3层,地上44层。

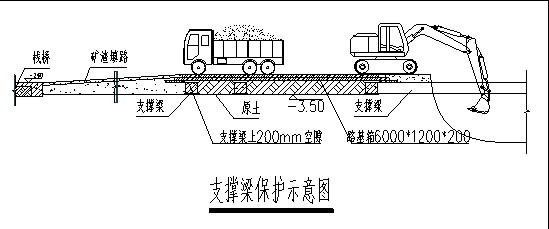

基坑围护:采用三道钢筋混凝土水平支撑加单排钻孔灌注桩结合水泥搅拌桩止水帷幕的设计方案;坑中坑采用单排钻孔灌注桩结合水泥搅拌桩进行土体加固,第一道主对撑设计兼作栈桥,作为挖运土方平台。基坑围护施工图已经过审查。



施工流程】

1、平整场地,支撑开挖放样;

2、围护桩、水泥搅拌桩完成,砌筑排水沟;

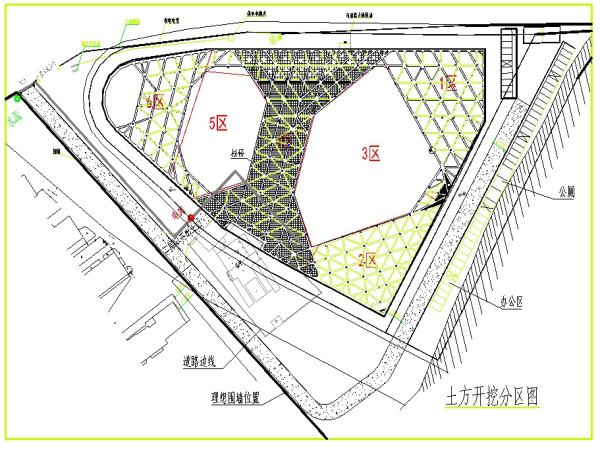

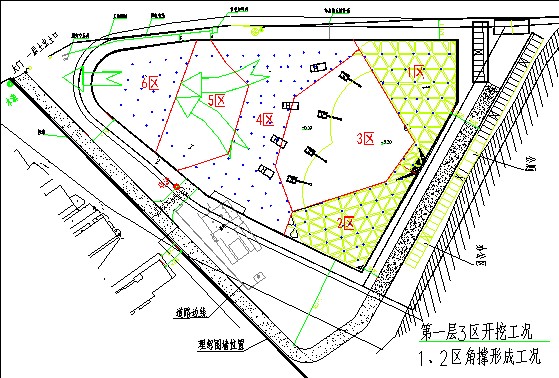

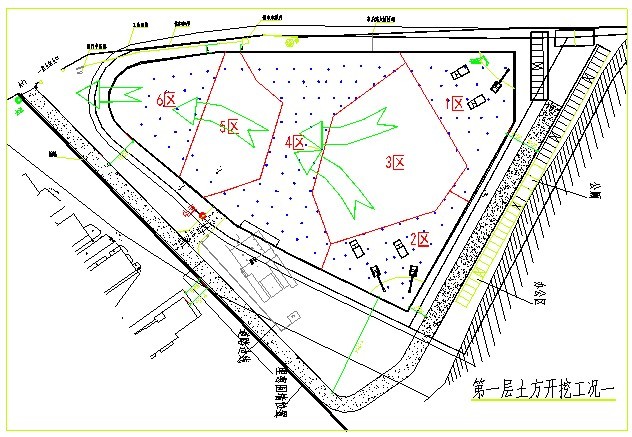

3、分区开挖土方至第一道支撑底部标高-3.40m处;

4、施工围护桩顶部压顶梁及第一道水平支撑;

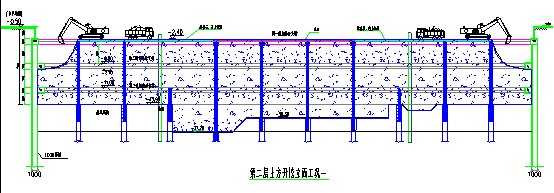

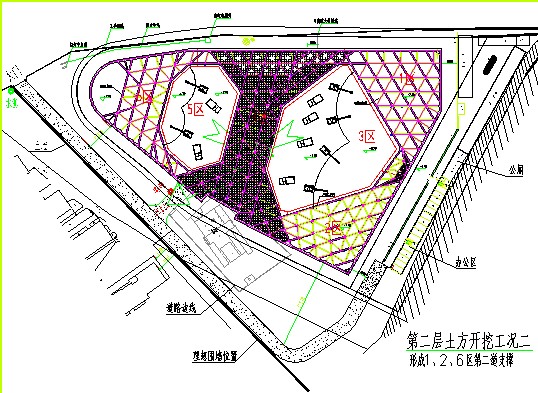

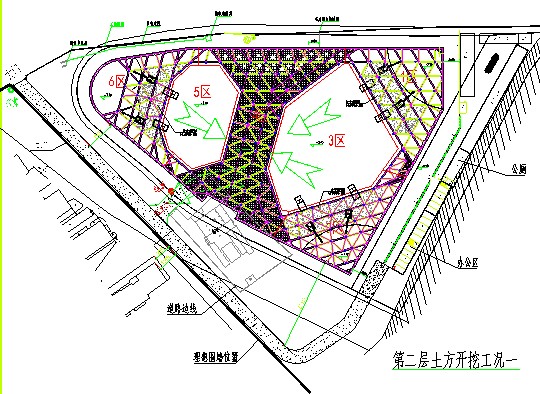

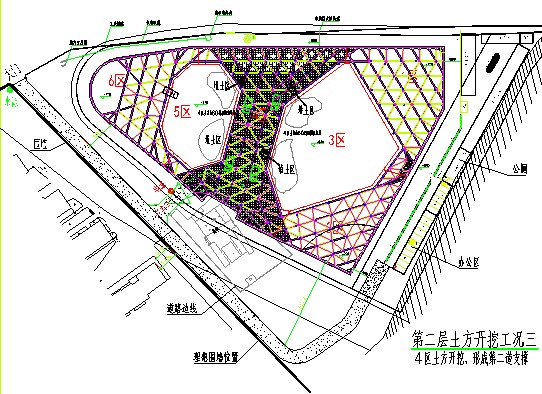

5、第一道支撑和压顶梁混凝土强度达到设计强度的90%以后,开挖土方至第二道支撑底部,标高-7.70m处;

6、施工第二道钢筋混凝土水平支撑;

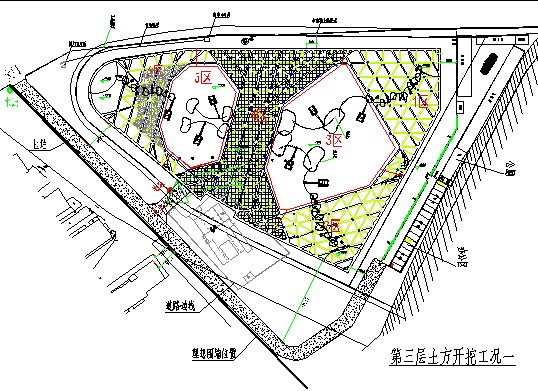

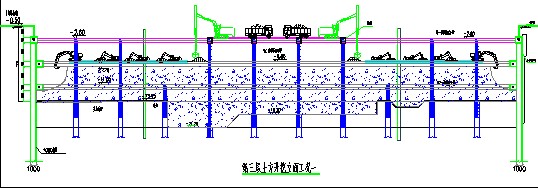

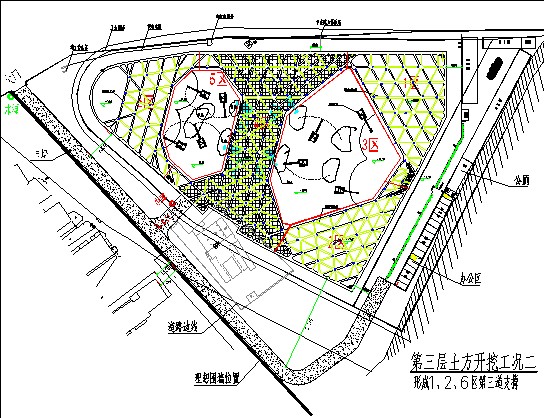

7、待第二道支撑及围檩混凝土强度达到设计强度的90%以后,开挖土方至第三道支撑底部,标高-11.90m处;

8、施工第三道钢筋混凝土水平支撑;

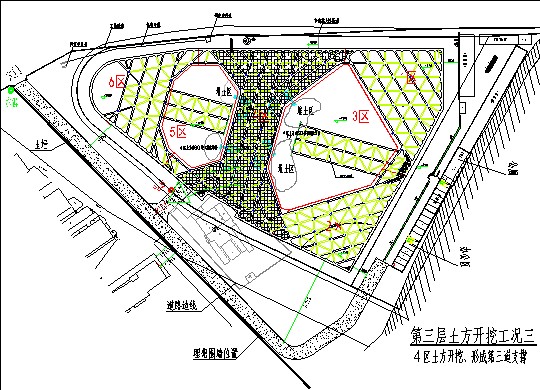

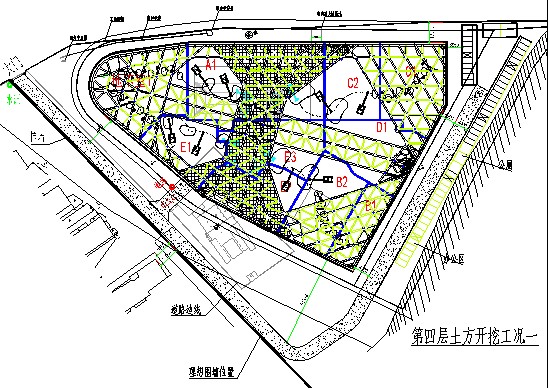

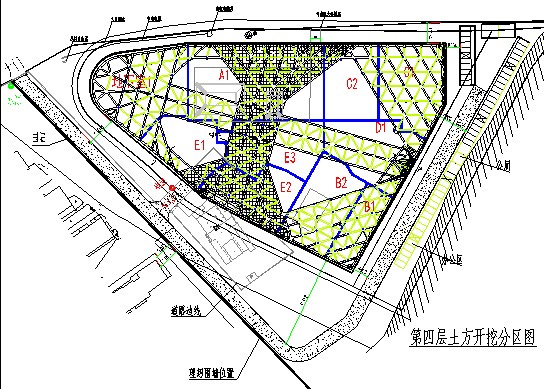

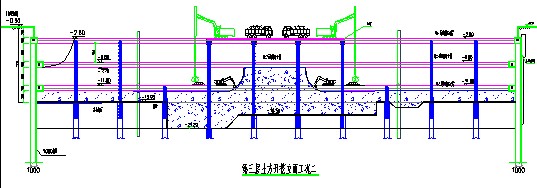

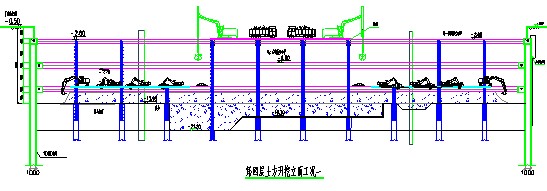

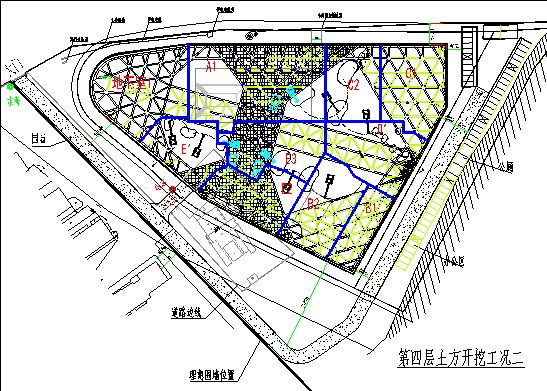

9、第三道支撑强度达到90%以后,开挖土方至承台底部及底板底部,施工电梯井等局部的围护结构,开挖坑中坑土方,分区浇注地下室承台及底板,底板与围护结构之间回填毛石混凝土进行回填,并按图纸要求设置素混凝土短撑;

10、分区拆除第第三道支撑;

11、分区施工地下三层结构墙、顶板、短撑;

12、拆除第二道支撑;

13、分区施工地下二层结构墙、顶板、短撑;

14、拆除第一道支撑;

15、施工地下一层结构,回填——主体结构施工。

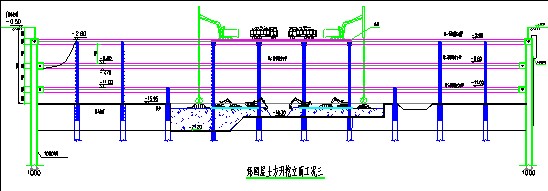

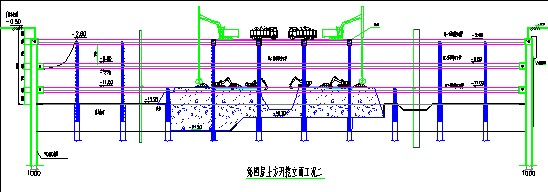

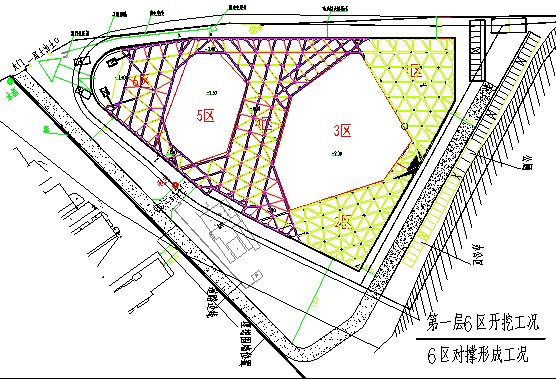

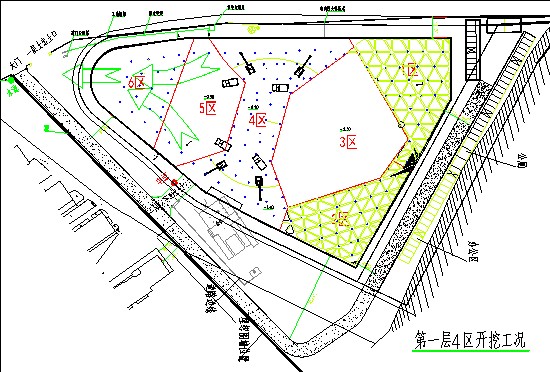

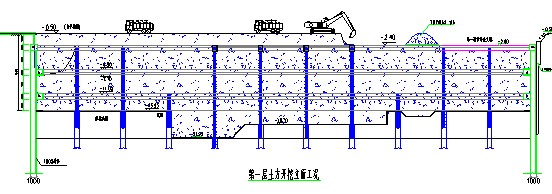

第一层土方开挖立面工况详下图:
