天正CAD尺寸标注加后缀符号及文字


一  如图所示,尺寸标注未有后缀,

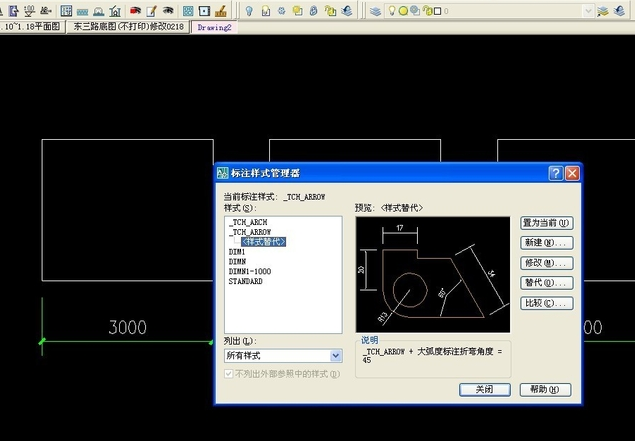

二 ,快捷键d,打开标注样式管理器。如图:


三,查找,选择要编辑的样式,如图:

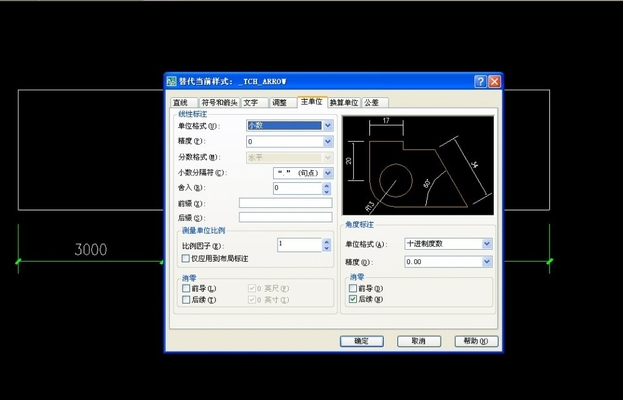

四,选中要编辑的样式,单击修改命令,出现新的对画框。如图:

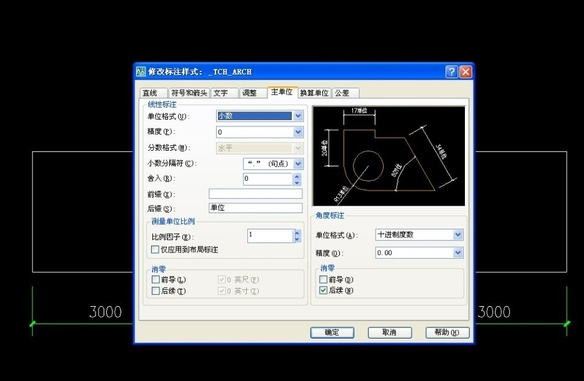

五,在对话框,找到后缀,设置,单位。如图。

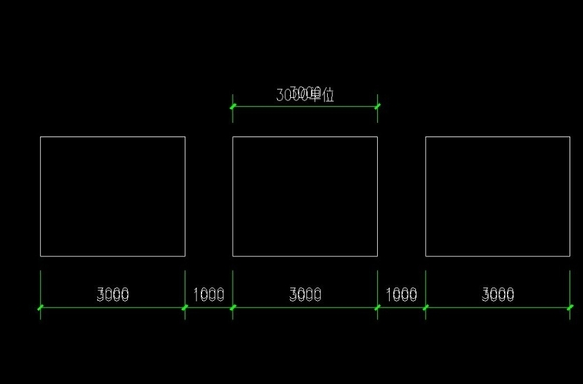

六,设置后如图,尺寸标注。
