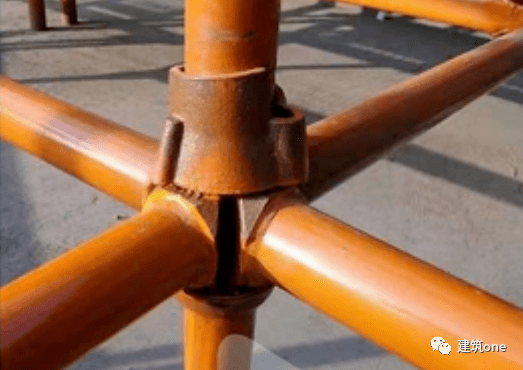

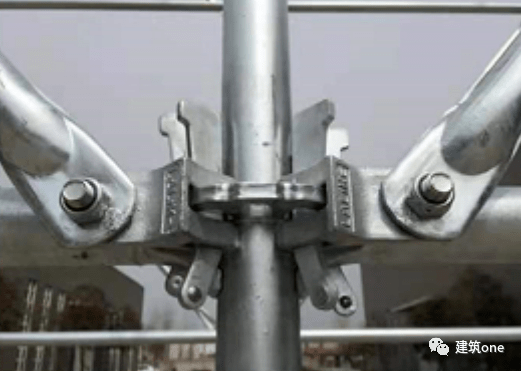

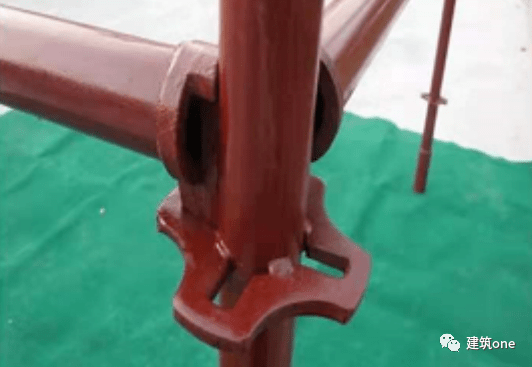

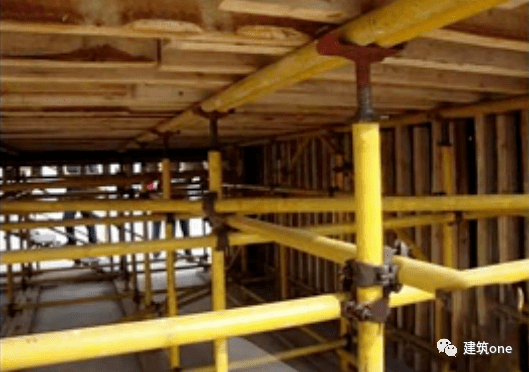

一、钢管扣件式 参考规范：JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规程》 ①连接节点竖向抗压（抗剪）承载力设计值单8双12KN。 ②连接节点水平抗拉承载力设计值8KN。 二、碗扣式 参考规范：JGJ166-2016《建筑施工碗扣式钢管脚手架安全技术规程》 ①连接节点竖向抗压（抗剪）承载力设计值25KN。 ②连接节点水平抗拉承载力设计值30KN。 三、直插型轮扣式 参考规范T/CCIAT0003-2019中国建筑业协会团体标准《建筑施工承插型轮扣式模板支架安全技术规程》 ①连接节点竖向抗压（抗剪）承载力设计值30KN。 ②连接节点水平抗拉承载力设计值25KN。 四、直插型盘扣式 参考规范：JGJ231-2010《建筑施工承插型盘扣式钢管支架安全技术规程》 ①连接节点竖向抗压（抗剪）承载力设计值40KN。 ②连接节点水平抗拉承载力设计值30KN。 脚手架技术要点对比 一、扫地杆、水平杆 架体形式 顶部自由端长度 扫地杆距地高度 钢管扣件式 500 距钢管底端200 碗扣式 650 距地面400 直插型盘扣式 650 距地面550 承插型盘扣式 立杆：Q345钢，纵横杆Q235B钢。立杆连接用套筒连接，套筒长度≧160mm 650 距地面550 二、U托 架体形式 可调托撑伸出钢管最大长度 可调托撑插入钢管最小长度 钢管扣件式 300 150 碗扣式 300 150 直插型盘扣式 300 200 承插型盘扣式 400 150 三、架体参数 架体形式 立杆间距设置 立杆步距设置 钢管扣件式 1、立杆间距和步距可随意搭配 2、立杆间距1.2m，步距1.8m时，剪刀撑设置必须使用加强型。 3、根据规范附表C设置，当立杆间距为1.2m时，步距不应为1.8m。 4、立杆间距宜取0.4、0.6、0.75、0.9、1.0、1.2m 5、步距宜取0.6、0.9、1.2、1.5、1.8m 碗扣式 1、按0.3m模数设置 2、立杆间距不应大于1.8m,不宜大于1.5m。 1、按照0.6m模数设置 2、步距不宜大于1.8m 直插型 盘扣式 1、按0.3m模数设置 2、立杆间距不应大于1.8m，不宜大于1.5m 1、步距按0.6m模数设置 2、步距不宜大于1.8m 3、参照碗扣式 承插型 盘扣式 1、立杆间距按0.3m模数设置 2、立杆间距无法大于2m 1、步距按0.5m模数 2、搭设高度小于8m，步距不宜大于1.5m 3、搭设高度大于8m，步距不应大于1.5m 四、剪刀撑 架体形式 水平剪刀撑设置原则 竖向剪刀撑设置原则 钢管扣件式 普通型： 1、顶部设置水平剪刀撑 2、当（搭设高度超过8m或施工总荷载大于15KN/㎡或集中线荷载大于20KN/m时）需设置顶底剪刀撑且水平剪刀撑间距不宜超过8m。 加强型： 1、顶部设置水平剪刀撑 2、当（搭设高度超过6m或施工总荷载大于15KN/㎡或集中线荷载大于20KN/m时）需设置顶底剪刀撑且水平剪刀撑间距不宜超过6m。 普通型： 外侧满设，内部每5m~8m设置，剪刀撑宽度为5m~8m。 加强型： 1、纵横间距0.9m~1.2m时，外侧满设，内部每4跨设置，剪刀撑宽度为4跨。 2、纵横间距0.6m~0.9m时外侧满设，内部每5跨设置，剪刀撑宽度为5跨。 3、纵横间距0.4m~0.6m时，外侧满设，内部每3m-3.2m设置，剪刀撑宽度为3m-3.2m. 碗扣式（有设置斜撑杆或钢管式两种） 1、安全等级为I级的模板支撑架应在架体顶层水平杆设置层、竖向每隔不大于8m设置一道水平剪刀撑 2、安全等级为II级的模板支撑架应在架体顶层水平杆设置层设置一道水平剪刀撑 3、每道水平剪刀撑应连续设置，剪刀撑的宽度应为6~9m 1安全等级为I级的模板支撑架应在架体周边、内部纵向和横向每隔不大于6m设置一道竖向钢管扣件剪刀撑。 2、安全等级为II级的模板支撑架应在架体周边、内部纵向和横向每隔不大于9m设置一道竖向钢管扣件剪刀撑。 3、每道竖向剪刀撑应连续设置，剪刀撑的宽度应为6~9m 直插型盘扣式 1、不超过4个步距可不设置剪刀撑。 超过4个步距设置顶层水平剪刀撑，剪刀撑间距不应超过6个步距。 按照钢管扣件式设置 承插型盘扣式 2、不超过4个步距可不设置剪刀撑。 3、超过4个步距设置顶层水平剪刀撑，剪刀撑间距不应超过6个步距。 1、架体高度不超过8m时，外立面内第一跨连续设置，内部每隔5跨设置。 2、高度超过8m时，满布斜杆。
