半预埋式新型悬挑脚手架专项施工方案

工程名称：[填写具体工程名称]
编制单位：[填写编制单位名称]
编制日期：2026年3月20日

1. 编制依据

本方案严格依据国家及地方现行有关工程建设标准、规范及文件进行编制，主要包括但不限于：

《建筑施工悬挑式脚手架安全技术标准》（DB44/T 2773-2025）
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）
《高层建筑混凝土结构技术规程》（JGJ 3）
《建筑施工安全检查标准》（JGJ 59）
《混凝土结构工程施工质量验收规范》（GB 50204）
《建筑施工高处作业安全技术规范》（JGJ 80）
工程施工图纸及现场实际情况

2. 工程概况

本工程为[填写建筑类型，如高层住宅/商业综合体]，结构形式为框架剪力墙结构。标准层高为[ ]米，总建筑高度为[ ]米。考虑到工程特点及外立面装修要求，本工程拟在[ ]层至[ ]层采用半预埋式上拉型钢悬挑脚手架，悬挑高度不超过20米（符合JGJ 130规定）。

3. 工艺原理与特点

3.1 工艺原理

半预埋式新型悬挑工艺的核心在于通过提前在结构梁、墙体内预埋专用连接件（如高强锚固螺栓套管或预埋件），代替传统的“穿墙螺栓”或“在楼板预埋U型钢筋拉环”的做法。待混凝土浇筑完成后，通过高强螺栓将悬挑工字钢梁与预埋件进行刚性连接，形成可靠的悬挑支承结构。上拉式悬挑脚手架则在此基础上增设斜拉杆，将荷载传递至上层结构，形成“下撑上拉”的受力体系。

3.2 工艺特点

防渗漏性能好：避免了传统螺栓贯穿墙体造成的预留洞口，有效解决了外墙螺栓孔渗漏隐患。
结构破坏小：无需在梁、板上留设大尺寸的穿墙洞口，对主体结构截面损伤小，有利于结构安全。
施工效率高：悬挑梁安装采用螺栓紧固，无需焊接或二次浇筑，安拆速度快，周转率高。
绿色环保：减少了预留洞口的封堵工序，节省了材料及人工，符合绿色施工要求。

4. 施工准备与材料要求

4.1 材料选用

悬挑梁：采用Q235-B级或Q355-B级工字钢，规格型号经计算确定（通常为16#、18#或20 #工字钢），表面不得有裂纹、锈蚀深度超过厚度允许偏差等缺陷。
预埋件/高强螺栓：采用符合《钢结构设计标准》的8.8级或10.9级高强螺栓。预埋锚板及锚筋应采用未经冷处理的钢材，锚固长度及焊接质量需满足设计要求。
钢管与扣件：采用φ48.3×3.6mm焊接钢管，扣件应进行复试，确保其螺栓拧紧扭力矩在40N·m至65N·m之间。

4.2 技术准备

深化设计：利用BIM技术对悬挑梁平面布置进行排布，避开暗柱、剪力墙边缘构件及水电管线。
计算验证：编制专项计算书，对悬挑梁的抗弯、抗剪、整体稳定性以及斜拉杆的受力、预埋件的抗拔力进行复核。

5. 主要施工工艺及流程

5.1 工艺流程

预埋件定位→ 结构混凝土浇筑→ 混凝土养护与强度检测→ 悬挑梁安装（螺栓紧固）→ 斜拉杆安装（上拉式）→ 架体搭设→ 铺设脚手板与防护→ 检查验收→ 使用→ 拆除

5.2 操作要点

5.2.1 预埋件精准定位（关键工序）

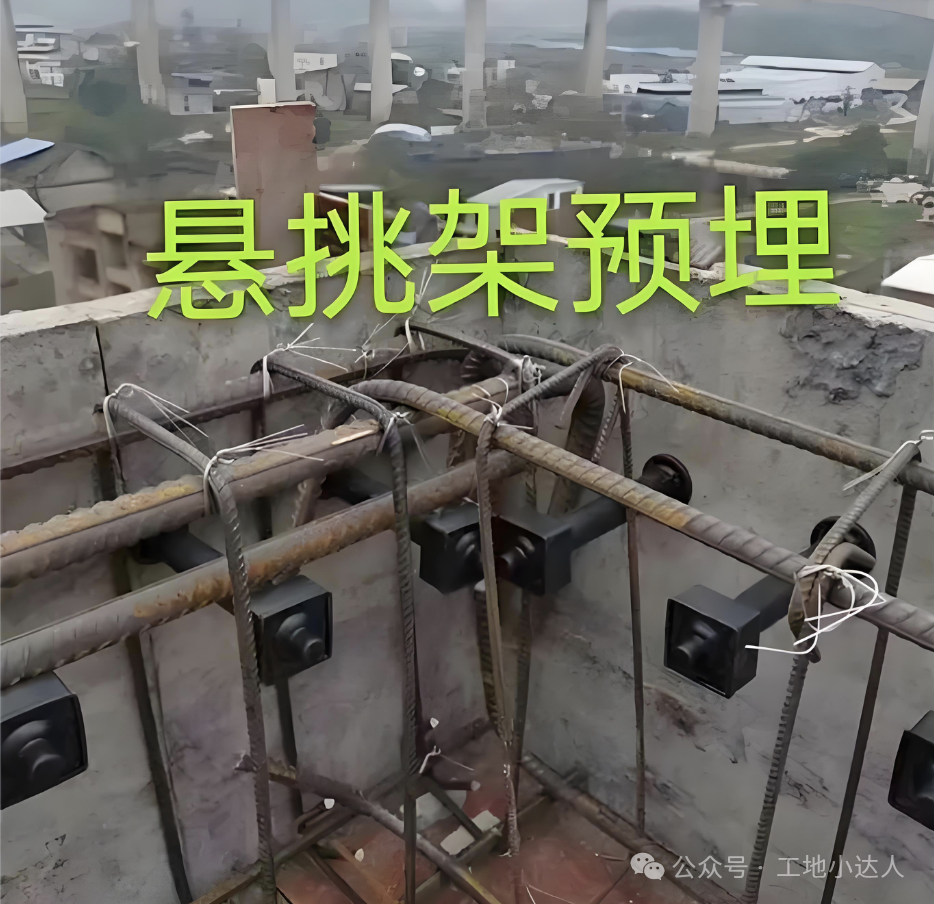

在悬挑层及上拉层的结构梁、墙钢筋绑扎完成后，根据悬挑脚手架专项施工图纸，精确放线定位。

固定：将半预埋式锚板（或螺栓套管）通过焊接或扎丝固定在梁、墙的主筋上，确保在混凝土浇筑过程中不发生位移。
复核：浇筑前必须由测量员复核预埋件的轴线位置、标高及垂直度。允许偏差应控制在±5mm以内。
保护：预埋件丝口或内螺纹应用黄油涂抹并用胶带封堵，防止混凝土污染。

5.2.2 混凝土浇筑与养护

混凝土浇筑时，严禁振动棒直接触碰预埋件。悬挑层混凝土强度必须达到设计强度（通常为100%或根据同条件试块强度报告确定）后，方可进行悬挑梁的安装作业。

5.2.3 悬挑梁安装

清除预埋件表面杂物。
吊装工字钢梁至安装位置。

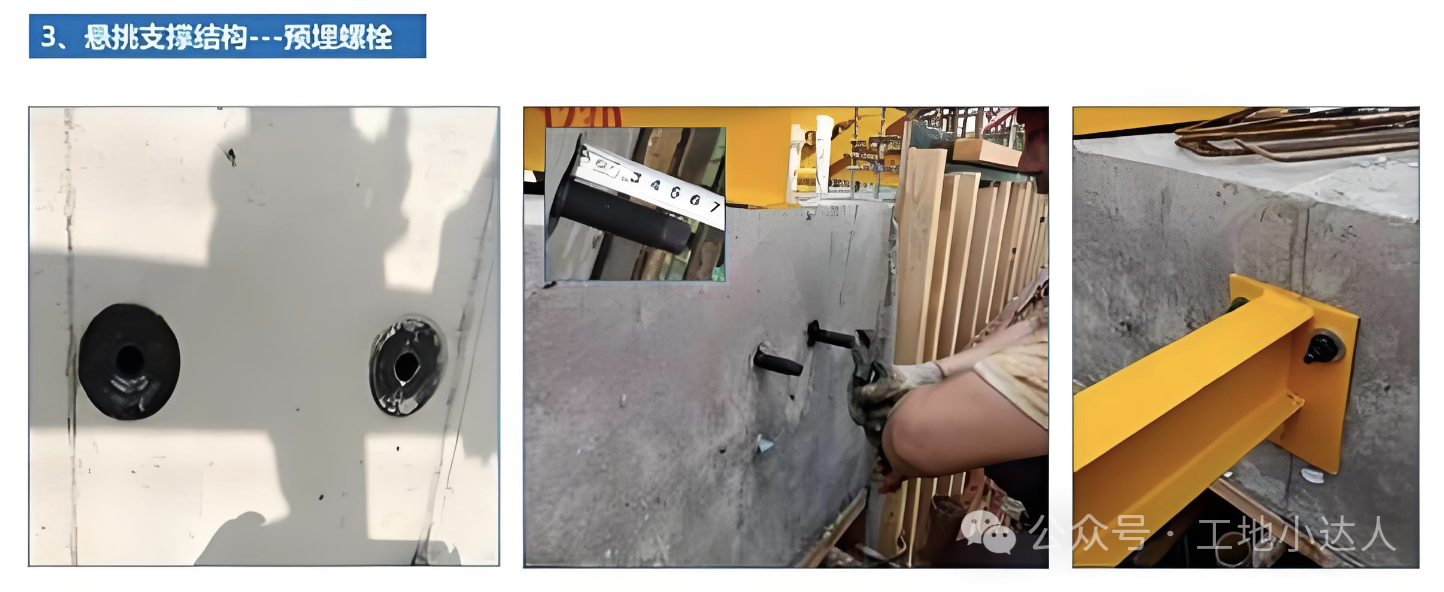

采用高强螺栓将工字钢梁根部与预埋锚板连接。螺栓应按“由中间向两端”的顺序对称紧固，扭矩应符合设计要求（通常使用扭矩扳手检测）。
对于阳角处，采用定型化设计的斜梁或加长悬挑梁，确保受力可靠。

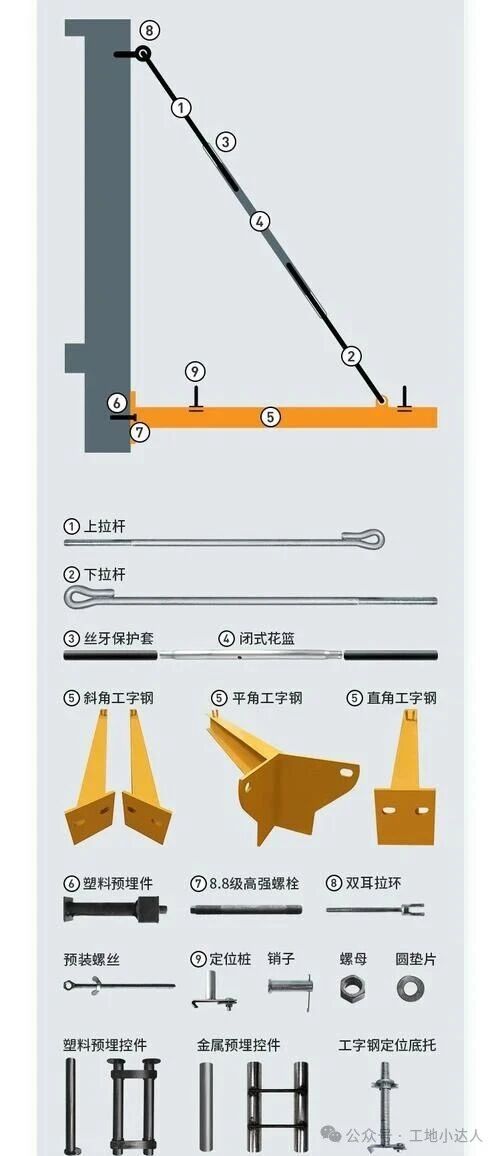

5.2.4 上拉杆件安装

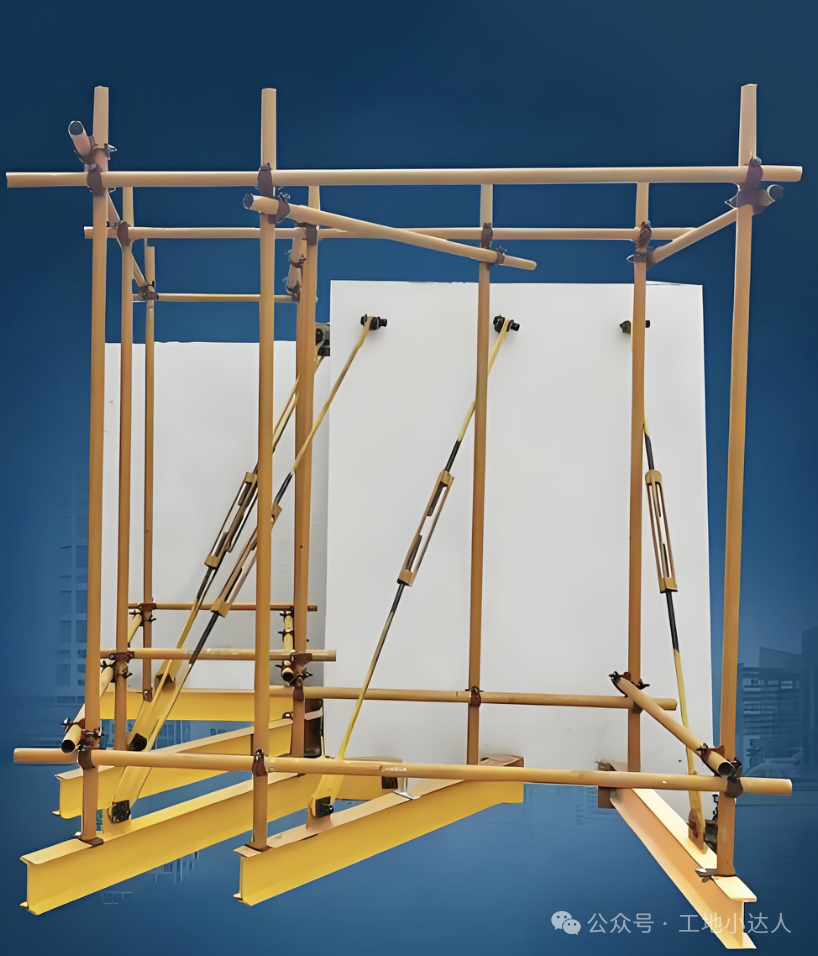

若采用上拉式悬挑脚手架，待悬挑梁安装完毕且上层结构混凝土强度达到要求后，安装上部斜拉杆。

斜拉杆通常采用直径不小于20mm的圆钢或定制钢拉杆。
拉杆下端与工字钢梁端部连接板通过销轴或高强螺栓连接，上端通过预埋件与上层结构连接。
拉杆应施加预紧力，使其均匀受力，保证悬挑梁端部不产生过大的挠度。

5.2.5 架体搭设

悬挑梁安装固定完成后，在其上焊接（或采用可调底座）立杆定位钢筋，开始搭设上部架体。

立杆：立杆必须支承在工字钢梁的定位点上，不得悬空。

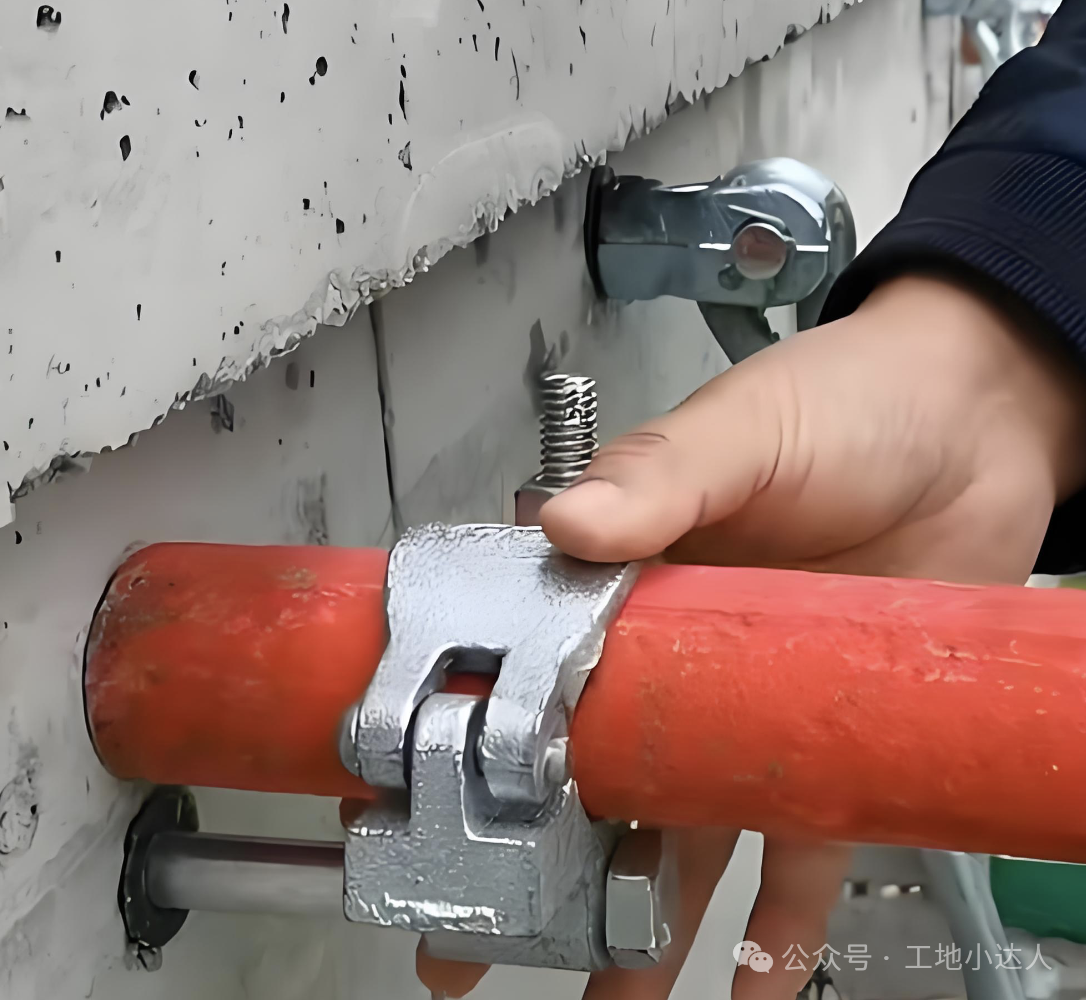

连墙件：按两步三跨或设计要求设置连墙件，连墙件应优先采用刚性连接，预埋钢管或螺栓连接。
剪刀撑：连续设置剪刀撑，跨越立杆根数应符合规范要求。

6. 质量检查与验收标准

严格按照《DB44/T 2773-2025》及相关规范要求执行分级验收制度。

材料验收：所有构配件进场需提供合格证及检测报告，高强螺栓需进行扭矩系数复验。
过程验收：
- 预埋件：隐蔽工程验收（钢筋绑扎后、浇筑前）。
- 悬挑梁安装：安装完成后，检查螺栓紧固力矩（100%检查）、梁的标高及水平度。
- 悬挑梁挠度：悬挑梁端部挠度不应大于悬挑长度的1/400。
架体验收：架体搭设过程中，每搭设完6-8m高度进行一次检查；搭设完毕后，由项目负责人组织总包、监理、分包单位进行联合验收，验收合格挂牌后方可投入使用。

7. 安全管理与防护措施

防高空坠落：悬挑层底部必须采用硬质全封闭隔离（如铺满木模板并兜底安全网），防止杂物坠落。临边必须搭设不低于1.2m的防护栏杆。
防倾覆：悬挑梁锚固端长度与悬挑端长度之比不应小于1.25，且悬挑梁尾端应有可靠的构造措施防止侧向失稳。
防超载：严格控制作业层荷载，结构施工脚手架不得超过3kN/m²，装饰施工脚手架不得超过2kN/m²，严禁超载堆放材料。
定期监测：施工期间应定期对悬挑梁的变形、扣件的松动、连墙件的完好性进行监测，特别是遇到大风、大雨等恶劣天气后必须进行专项检查。

8. 应急预案与监测

针对悬挑脚手架可能出现的整体失稳、倾覆、重大构件断裂等风险，编制专项应急预案，组建应急小组，储备应急物资（如钢管、千斤顶、切割设备等）。一旦发现架体沉降、变形过大或异响，立即停止作业，疏散人员，组织专家进行抢修加固。

附件：

悬挑脚手架平面布置图（含预埋件定位图）
悬挑梁及预埋节点大样图
悬挑脚手架设计计算书

注：本方案为通用技术模板，在实际应用中，需结合具体工程的建筑结构特点、地区风荷载、雪荷载等参数进行详细的结构受力计算，并报企业技术负责人及总监理工程师审批后方可实施。
