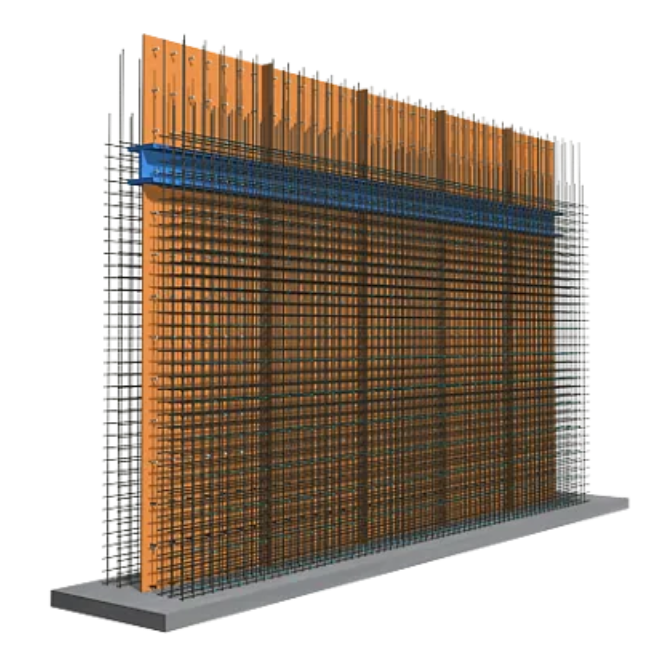

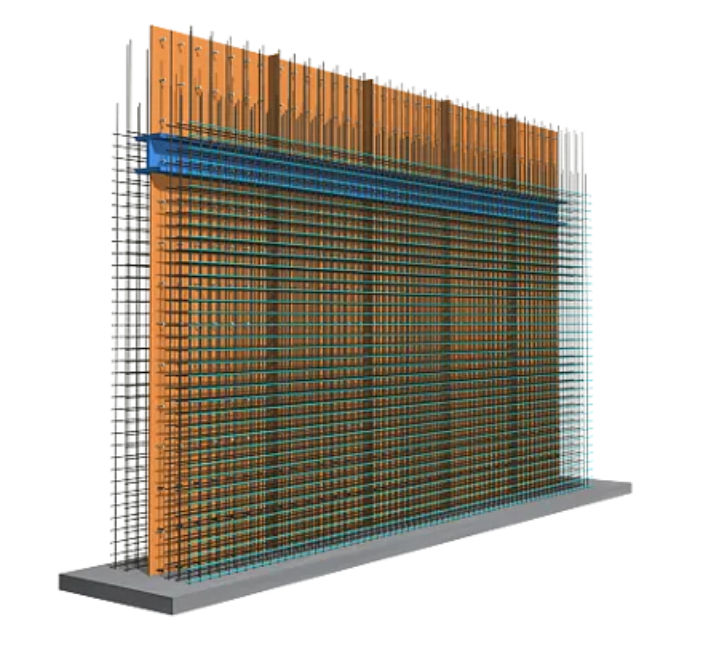

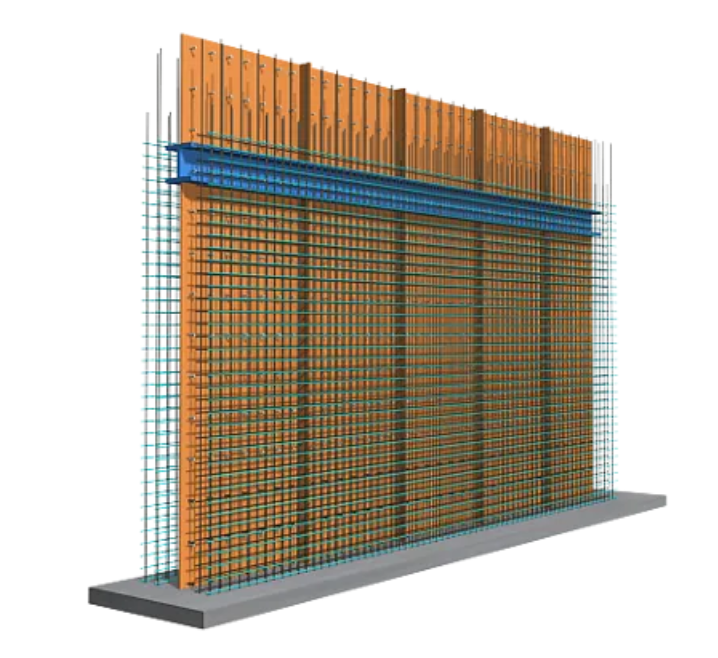

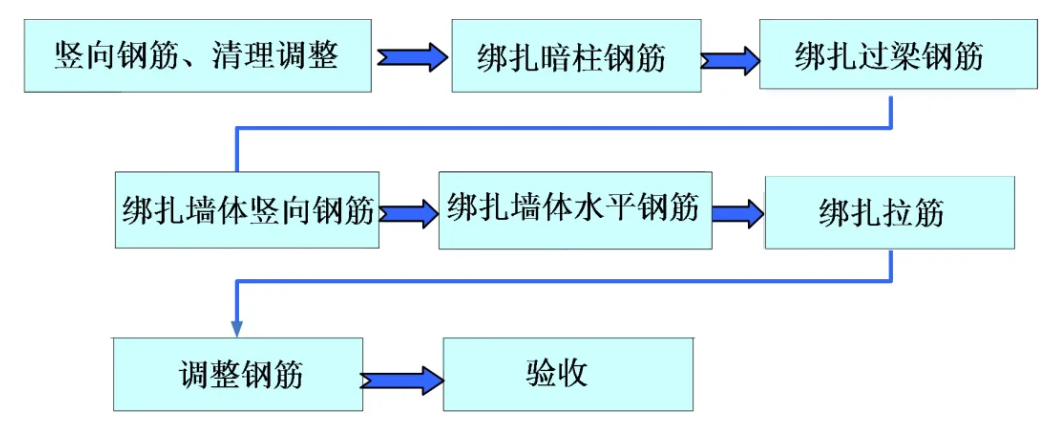

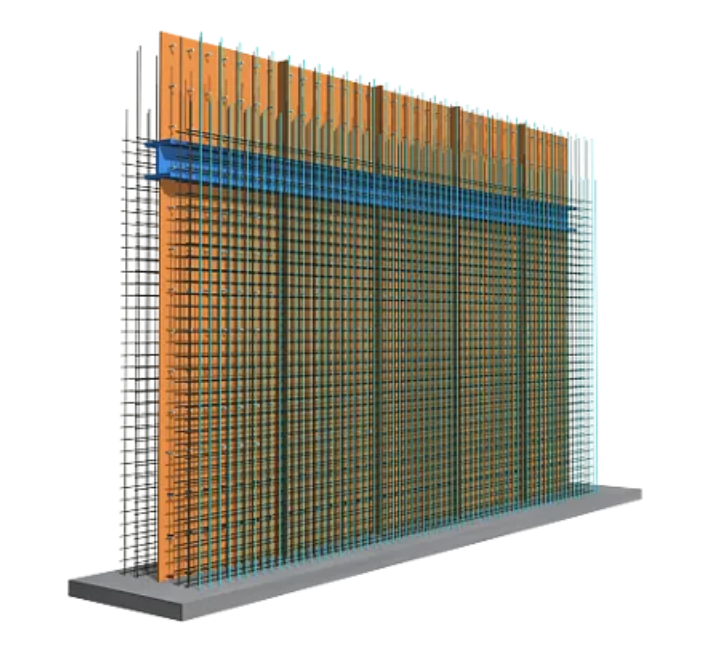

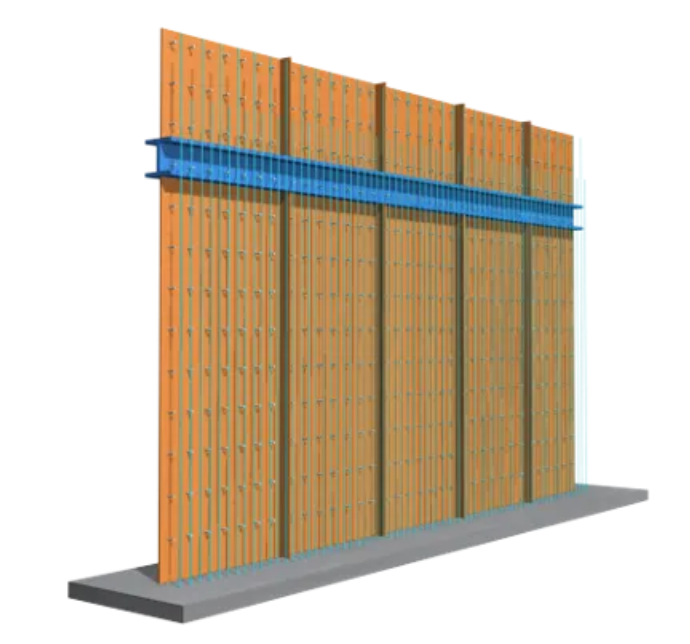

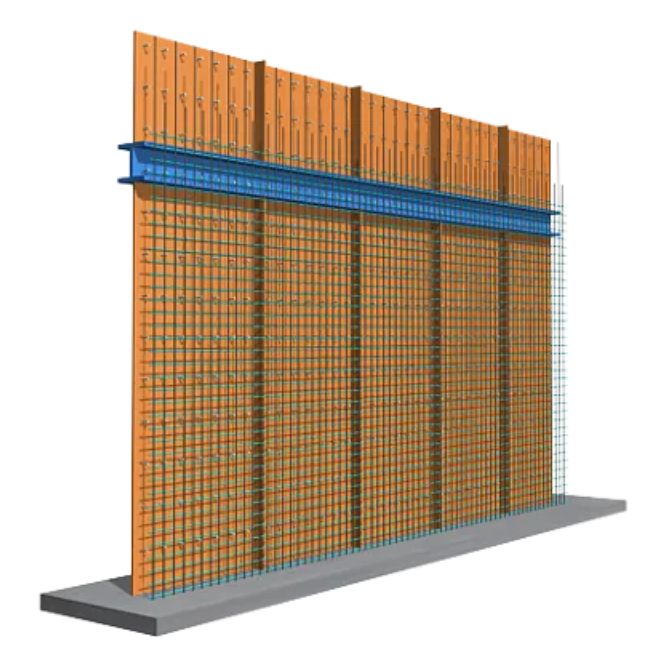

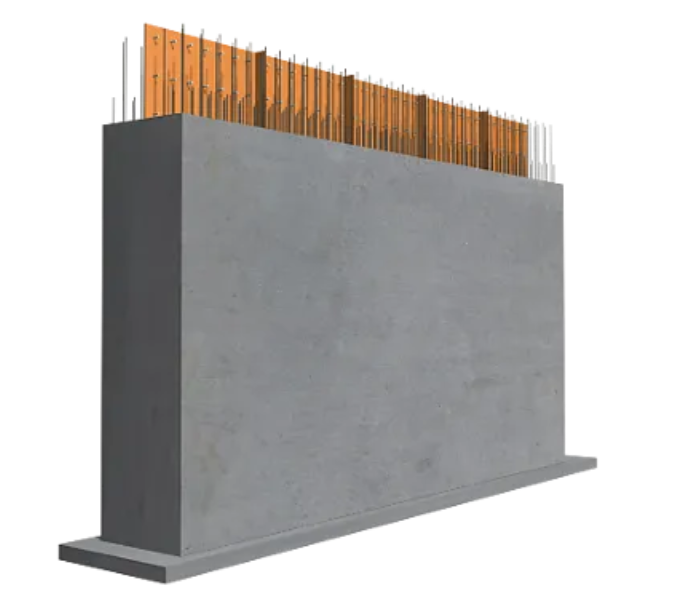

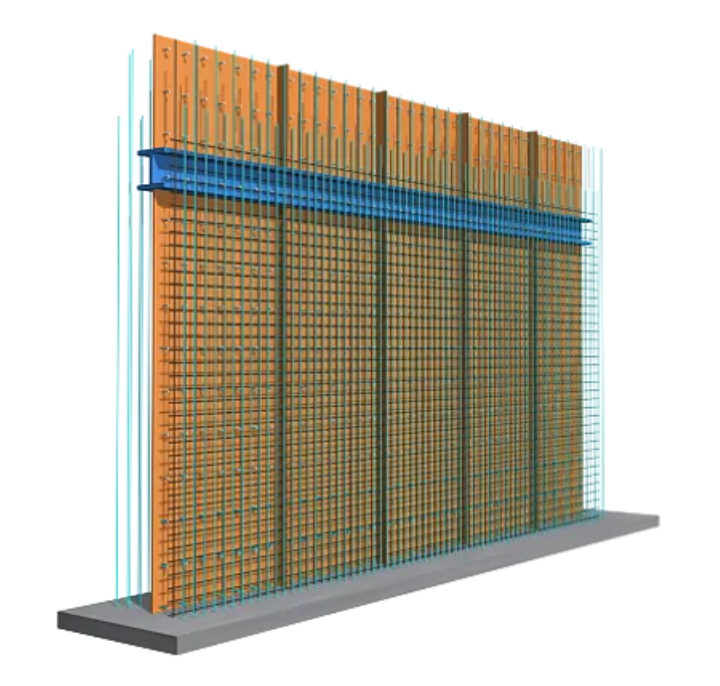

一、剪力墙筋绑扎工艺流程图 二、剪力墙钢筋施工要点 （一）校正甩槎筋位置 根据弹好的墙、柱位置线，将墙、柱钢筋按1：6比例弹弯调整到位，满足保护层及间距要求，保证墙体钢筋、暗柱钢筋垂直，不歪斜、不倾倒、不变位。 （二）暗柱绑扎 1.暗柱竖向钢筋连接后，在暗柱竖筋对角用粉笔从下往上画箍筋分档间距线，箍筋起步筋距混凝土面为50mm，以上间距按照图纸设计间距布置。 2.从上往下套箍筋，箍筋套完后从下往上绑扎，箍筋与暗柱主筋用20#绑扎丝采用兜扣绑扎，箍筋叠合处沿暗柱主筋顺时针或逆时针交错布置，箍筋与主筋绑扎要到位，同一暗柱大小箍筋要求用绑扎丝分开绑扎，箍筋弯钩要求135°保证平行。 （三）墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，其搭接长度及位置要符合规范要求。 （四）墙身钢筋放置,竖向钢筋在内，水平钢筋在外。 为保证墙体的厚度，对拉螺杆处增加短钢筋内撑，短钢筋两端平整。在墙筋绑扎完毕后，校正门窗洞口节点的主筋位置以保证保护层的厚度 （五）第一道起步筋距顶板面50mm，同时保证搭接段有三根水平筋，要求扎丝长度一致，无毛刺，扎丝绑扎时，从对面绑扎，保证丝头在墙体钢筋内。如下图所示。 剪力墙钢筋绑扎流程： 第一步：剪力墙内侧竖向钢筋绑扎 第二步：剪力墙内侧水平钢筋绑扎 第三步：剪力墙中部竖向钢筋绑扎 第四步：剪力墙中部水平钢筋绑扎 第五步：剪力墙外侧竖向钢筋绑扎 第六步：剪力墙外侧水平钢筋绑扎 第七步：套剪力墙拉筋 第八步：最终效果图 （六）绑扎连梁钢筋 1.墙分布筋绑扎完后，绑扎连梁钢筋，要求根据建筑50线进行量测确保洞口高度准确。 2.连梁主筋锚入洞口两侧暗柱内的长度要符合设计锚固要求。 3.连梁筋绑扎时，用水准尺进行调平，并考虑建筑地面做法。 4.箍筋要求间距均匀，垂直于梁主筋，箍筋大小标准一致，弯钩角度135度，直线段长度为10d；起步筋第一道在柱内距外侧主筋50mm，第二道在柱外，距主筋50mm；封顶梁时，箍筋满绑。 5.连梁箍筋与主筋用20#绑扎丝采用兜扣绑扎，箍筋叠合处沿连梁上铁交错布置。 6.连梁位置处如有水电预留洞，要求根据设计总说明对连梁进行补强。连梁钢筋绑扎完后，拆除暗柱临时固定架。 （七）混凝土内撑条块安装 检查墙体钢筋歪、扭位现象，调整合格后按要求设置混凝土成品内撑条，呈梅花状布置。
