建筑识图与制图讲义课件

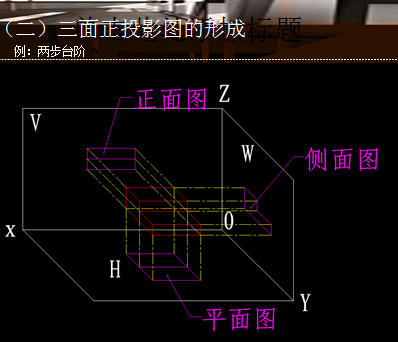

介绍：一、投影的概念及分类（一）投影——在有光的情况下，光线照射到物体表面，假定物体后有遮挡面，物体在遮挡面上形成影子，即投影。投影图——人们用工具把投影绘制在图纸上，形成投影图。如各种专业图纸、家具、产品、机械、飞机、汽车等的设计图纸，都是按三面正投影图绘制的，即三视图。（二）投影的分类——由光源来确定。 1、中心投影：由点光源照射物体形成的投影，叫中心投影。特点：近大远小。 2、平行投影：由相互平行的光线照射物体形成的投影。根据光线与投影面的角度不同，平行投影又可以分为：（1）正投影：光线与投影面垂直相交。特点：投影与物体大小一致。优点：因为投影与物体大小一致，所以各面投影联合起来能表示物体的真实形状和真实尺寸，便于施工。缺点：没有立体感。
