建筑工程绿色施工及现场标准化图册

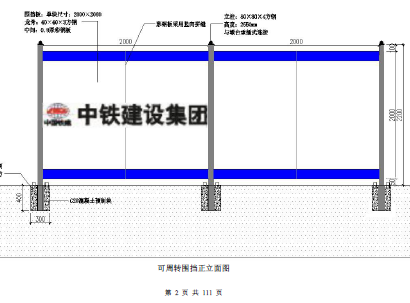

介绍：墙体挡板采用0.8mm厚彩钢板材质，单块挡板的尺寸为2000×2000mm,挡板背部采用40×40×3镀锌方钢龙骨固定；在挡板和立柱上分别焊接40×40×3角钢，并通过角钢将挡板和立柱连接到一起；墙体外部按照公司VI手册进行设定。围挡底部设置预制砼支座，支座分为标准块和非标准块两种，标准块为300×300×400的中空预制块，非标准块为300×400×400的中空预制块；围挡每隔3片断开，断开处采用非标准块，以缩减风压造成墙体变形。围挡立柱插入支座预制块中40cm，立柱与支座间空隙用中砂填充。
