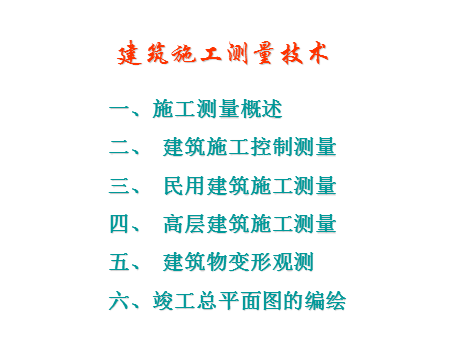

建筑施工测量技术教学课件

介绍：基础墙中心轴线投在垫层后，用水准仪检测各墙角垫层面标高，符合要求后即可开始基础墙（土0.00以下的墙）的砌筑。基础墙的高度是用基础“皮数杆”控制的。皮数杆用一根木杆制成，在杆上按照设计尺寸将砖和灰缝的厚度，分皮一一画出，每五皮砖注上皮数（基础皮数杆的层数从0.000向下注记），并标明0.000、防潮层和需要预留洞口的标高位置等。基础墙砌筑到防潮层以后，可根据轴线控制桩或龙门板上中线钉，用经纬仪或拉细线，把第一层楼房的墙中线和边线投测到防潮层上，并弹出墨线，检查外墙轴线交角是否等于90°；符合要求后，把墙轴线延伸到基础墙的侧面上画出标志，作为向上投测轴线的依据。同时把门、窗和其他洞口的边线，也在外墙基础立面上画出标志。
