二层钢结构艺术中心建筑结构施工图纸

  • 资料大小:86.3 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2019-12-11 09:45
  • 发布作者:老司机带你飙车
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
二层钢结构艺术中心建筑结构施工图纸

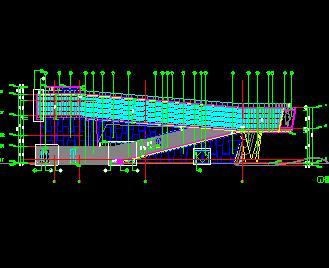

介绍: 二层钢结构艺术中心建筑结构施工图纸包括地上轴线定位图、地下室顶板平面图、标高4.5米夹层平面图、标高7.5米夹层平面图、室外吊顶平面图、一层平面图、立面图、剖面图、门窗表、门窗详图、楼梯大样图、节点大样图、设计说明、地下室结构图等,供大家参考! 占地面积1679.13平米。其中地下室建筑面积952.10平米;一层建筑面积1799.13平米;夹层1建筑面积184.0平米;夹层2建筑面积60.7平米;二层建筑面积1527.0平米;屋面建筑面积38.33平米;地上总建筑面积3609.16平米。 建筑地下一层,地上2层,檐口高度19.400m。结构形式为地下室钢筋混凝土结构+地上钢结构. 耐久年限50年,地下耐火等级为一级,地上耐火等级为二级.抗震设防烈度为7度.
