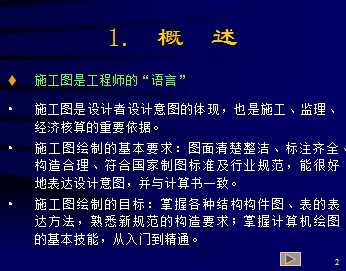

介绍: 施工图是工程师的“语言” 施工图是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。 施工图绘制的基本要求:图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范,能很好地表达设计意图,并与计算书一致。 施工图绘制的目标:掌握各种结构构件图、表的表达方法,熟悉新规范的构造要求;掌握计算机绘图的基本技能,从入门到精通。 施工图绘制的内容 毕业设计中,根据计算结果,要绘制以下施工图: 结构总说明; 指定层的结构平面图; 指定层的框架梁、柱配筋图,梁柱截面大样; 指定层的剪力墙配筋图; 梁表、柱表(要求包括各种类型的梁); 梁平法施工图、柱平法施工图、剪力墙平法施工图(可选绘一种构件的平法施工图); 搂梯表; 基础平面图、桩基础大样及说明。
