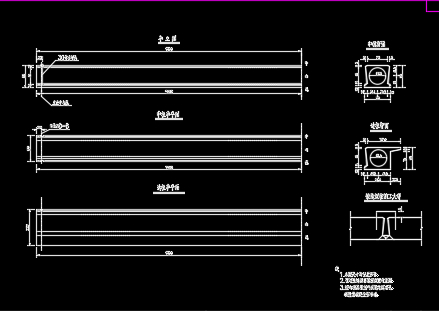

跨径20m多跨预应力混凝土空心简支板桥毕业设计（含图纸）

介绍：本文对一个 4×20 米先张法预应力混凝土空心板简支桥进行了设计验算。文章拟定了桥梁的上部结构尺寸，对荷载内力进行了计算，并且对主要构件进行了强度承载能力极限状态和正常使用极限状态验算。其中，上部结构尺寸的拟定，主要参考了桥涵规范及相关范例；利用铰接板法和杠杆原理法求解横向分布系数，并且参考相关范例对 12 块空心板进行了分组，从而可以查表得出横向分布影响线，进而求得横向分布系数。文章对于桥梁中板进行了内力验算，强度验算。考虑到时间和能力的缺欠，只能中板进行了配筋。但在钢束位置校核及预应力损失估算部分则选择了一块较为安全的板计算。本结构对于各种验算均满足要求。
