桥梁工程伸缩缝施工要点

在桥梁结构设计中,桥梁伸缩缝通常是在桥的两梁端与桥台之间以及每5孔为i联的墩顶上设置的伸缩装置,它是桥梁构造的一部分,其作用在于调节由车辆荷载环境特征和桥梁建筑材料的物理性能所引起的上部结构之间的位移和上部结构之间的连接,通过自由伸缩保证桥面与路面、桥面与桥面之间的良好衔接。它是桥梁结构的薄弱位置,是承受最大动力荷载的附件,桥面很小的不平整就会使它承受很大的冲击力,因此桥梁伸缩缝的施工是公路桥梁建设中的一项极其重要的项目,其施工的质量好坏、能否进行科学、及时的养护,将会直接影响到日后行车的平稳性、舒适性、安全性以及桥梁的服务质量和使用年限。

那么公路桥梁的伸缩装置究竟分哪几类,桥梁伸缩缝的施工方法又有哪些呢?

公路桥梁伸缩装置的分类

其主要分为:模数式桥梁伸缩装置,KS伸缩装置以及TST弹塑体伸缩装置。

模数式桥梁伸缩装置:

模数式桥梁伸缩装置分为:GQF-C型桥梁伸缩装置、GQF-MZL型桥梁伸缩装置 。

① GQF-C型桥梁伸缩装置特点:

建筑高度低,国产热轧整体成型异型钢材高度仅50mm,结构简单,安装方便,具有明显的可靠性、舒适性和耐久性。既方便旧伸缩装置更换,又可供新桥时选用。

选用原则:

桥面铺装层厚度≥80mm

伸缩量≤80mm

② GQF-MZL型桥梁伸缩装置特点:

MZL型伸缩装置是由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩装置。该伸缩装置的承重结构和位移控制系统分开,二者受力时互不干扰,分工明确,这样既保证受力时安全,又能达到位移均匀,使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法,这样对大位移量伸缩装置非常有利,减少了横梁数量,使位移控制箱体积减小到最小范围,节约了钢材。该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件,否则四连杆结构极易出现自锁现象,影响伸缩自由和不易保证位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。所以,对弯、坡、斜、宽桥梁适应能力强,可满足各种桥梁结构使用要求。

KS系列跨越式伸缩缝:

KS系列跨越式伸缩缝用桥面铺装层厚度即可达到可靠的锚固,对桥梁设计和施工单位提供了极大的方便。同时它防水性能好,减震,受力合理,对梁端间隙的施工误差不敏感,使用寿命长,自动清理缝内垃圾,少养护,造价低。

KS系列跨越式伸缩缝的标注:

伸缩缝长度(m)

伸缩量(mm)

KS系列伸缩缝

例1:KS(Ⅰ)140—12.5 表示伸缩量140mm的KS(Ⅰ)系列伸缩缝一条,长12.5米。

例2:KS(Ⅱ)70—13.7 表示伸缩量70mm的KS(Ⅱ)系列伸缩缝一条,长13.7米。

KS系列跨越式伸缩缝有KS(Ⅰ)与KS(Ⅱ)两种型号,每种型号根据伸缩量的不同分为:KS(X)20、KS(X)30、KS(X)40、KS(X)50、KS(X)60、KS(X)70、KS(X)80、KS(X)90、KS(X)100、KS(X)120、KS(X)140、KS(X)160、KS(X)180、KS(X)200、KS(X)250、KS(X)300、KS(X)350、KS(X)400十八种规格。


TST(改性沥青)弹塑体桥梁伸缩装置:

① 原理:

将专用的特制的弹塑体主料RS橡胶加热溶溶后,灌入经加热的碎石中,形成“TCS桥梁接缝弹塑体”。碎石支持车辆载荷,TCS-Z专用粘合剂保证界面强度。

② 特点:

a.TCS弹塑体直接平铺在桥梁界缝处,与前后的桥面或路面铺装形成连续体,桥面平整无缝,行车比有缝的桥自然更平稳、舒适、无噪音、振动小,且具有便于维护、清扫、除雪等优点。

b.构造简单,不需装设专门的伸缩构件和在梁端预埋锚固钢筋,施工方便快速,铺装冷却后,即可开放交通。

c.这种弹性接缝能吸收各方面的变形和振动,且阻尼性高,对桥梁减震有利,可满足弯桥、坡桥、斜桥、宽桥的纵横竖三个方向的伸缩和变形。

d.因接缝和桥面铺装连成一体,故密封防水性好,且耐酸碱腐蚀。

e.旧桥更换伸缩缝,可半边施工,对交通繁忙路段不中断交通。

f.造价低、耐用、养护更换少,经济效益和社会效益显著。

伸缩缝的施工特点

① 伸缩自如,伸缩性能优良。

② 耐磨、耐腐蚀、抗滑、防水、抗老化性能好。

③ 振动小,无噪声。

④ 使用寿命长,养护方便。

⑤ 施工安装维修简便。

伸缩缝的工艺原理

桥梁伸缩缝装置,是由两个边梁和嵌在边梁鸭嘴内带状橡胶密封条组成。该种结构通过刚性连接,传递荷载,传力可靠;机械密封、防尘、防水性能好;其弹性支撑能消音减震;两条钢梁之间采用鸟形橡胶条实现伸缩自如功能。从而使车辆在通过路桥衔接处时,能将冲击荷载降到最低,既保证了公路的正常营运,延长了使用年限,又使驾乘人员感觉平稳、舒适。

施工操作要点

施工准备工作:

① 在预制梁板以及桥台背墙施工时,应按设计要求预埋锚固钢筋,预留槽口。

② 梁板安装时,应在设桥梁伸缩缝的墩、台上适当调整缝隙的大小,以满足安装桥梁伸缩缝装置所需要的宽度。

③ 为了保证沥青路面摊铺前施工车辆的通行,在槽口内、预埋钢筋之间充填砂或砂性土,其外露部位的顶面应比预埋钢筋顶面高出1-2cm,以保护钢筋不被压坏。

④ 桥梁伸缩缝施工前,要求上报详细的施工组织设计方案,要求精心组织、统筹安排、明确责任、职责分明,严格按照施工规范进行控制。

⑤ 熟悉图纸、安装操作规程,并进行施工操作规程培训,对桥梁伸缩缝的位置编号进行检查,对桥梁伸缩缝进行顺直度、平整度扭向及间距检查验收工作。


桥梁伸缩缝装置的运输:

① 桥梁伸缩缝装置一般是以4根为一组,厂家供货时就已经固定好了。伸缩装置要整体捆扎在平板车上,转弯时要慢速行驶,以防倾覆。

② 伸缩装置应按每座桥分类运至桥梁工地,并进行详细核对。

桥梁伸缩缝的安装:

① 切缝

桥面沥青混凝土铺筑完成并养护成型后进行切缝,开始切缝前,要求必须对沥青路面平整度进行检测,检测结果达到要求时,就根据施工图纸要求确定开槽宽度并准确进行测量放样,一般可拉两道彩色尼龙绳作为切缝参考线,这样能保证切缝尺寸准确、切缝顺直。

② 开槽

用风镐开槽,开槽深度不小于12cm.。先用风镐凿除两切缝间的沥青路面部分,桥梁伸缩缝开槽后,要将槽口内所有杂物清除出来,并用高压水枪将剩余残渣冲洗干净。切缝线以外的沥青混凝土路面,在开缝前要先覆盖彩条布或钢板进行保护,这样一方面可以将开槽产生的杂物统一放在上面,另一方面可以防止切缝时产生的石粉污染路面。

③ 校正钢筋

由于过往车辆及铺筑路面时施工机械及车辆的碾压,会有部分预埋钢筋发生变形甚至折断,应及时校正并按焊缝要求补焊,以满足预埋钢筋尺寸的要求及安装伸缩装置的要求,最少要保证每侧每1m范围内有两处与预埋钢筋焊接牢固。

④ 吊装

桥梁伸缩缝装置整体长度较长,吊装就位时,易变形,如采用钢丝绳实行2点起吊,则会发生较大的弯曲变形,因此,要用25号槽钢2根,焊成“口”字形的铁扁担,并采用4点吊装。

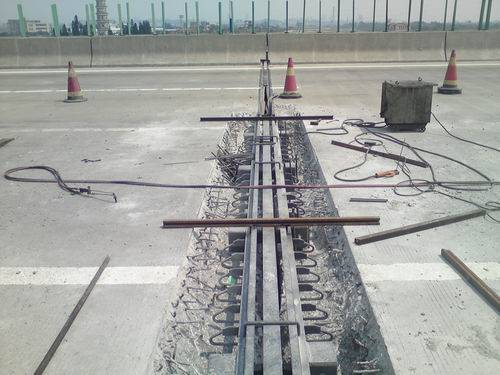

⑤ 安装调整

安装以前检验槽内杂物是否清理干净,特别是桥梁支座间的杂物必须用高压水枪冲洗干净。用自制门、短道木等组合成调平架,沿缝长2m等间距布置,用挂钩对称地钩在伸缩装置两侧的环形钢筋上,通过调整螺母和调整螺杆高度,抽出临时支撑并使伸缩装置顶面与沥青路面大致平顺,调对中,使伸缩装置中心线与实际预留缝中心线重合,误差不得大于3mm;然后调整伸缩装置的高程。在其定位前进行平直度的检查。

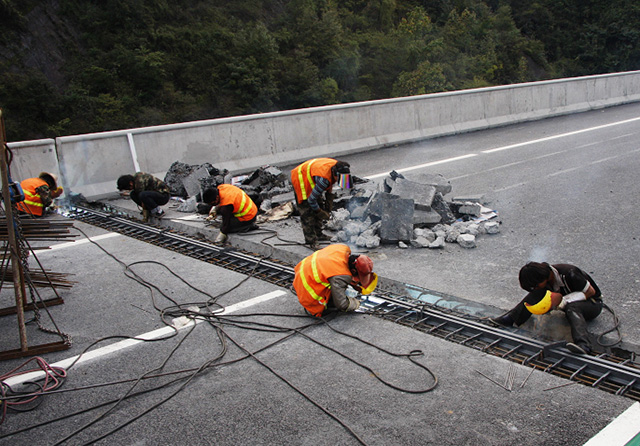

⑥ 型钢的焊接

桥梁伸缩缝装置定位后,先将其一侧焊好,使整个装置保持直线和平顺,然后割开锁定钢板,在另一侧,通过螺旋千斤顶,调整桥梁伸缩缝隙数值,伸缩装置中型钢安装间隙的确定既与桥梁实际伸缩量和设计伸缩量的实际差值有关,同时又与安装时温度有关,将桥梁伸缩缝隙调整到计算数值后,立即将伸缩装置的环形钢筋与预埋钢筋焊好,整个焊接过程中要采用分段点焊加固的方法,以免型钢过热产生变形,焊接采用高质量的焊条,逐条焊接,先焊接顶面,再焊接侧面,最后焊接底面,确保焊接质量。


⑦ 钢纤维混凝土浇筑

型钢定位锚固和铺设路面层钢筋后,二次清理槽内垃圾,用高压水冲洗干净并将间隙堵塞,经监理验收合格后,方可浇筑钢纤维混凝土,浇筑过程中要随时检查混凝土配合比的坍落度是否满足要求,以确保刚纤维混凝土质量,混凝土必须浇筑密实、平整、无蜂窝,平整度在0-2mm范围内,并一次浇筑,保证整体性,混凝土振捣应采用两侧同步振捣的方法,至泛浆、不再有气泡为止,确保振捣密实,对一些死角的地方,尤其应注意混凝土的振捣密实性,振捣密实后用刮杆将混凝土表面刮平,平整度一般应控制在低于路面高程2mm。

⑧ 养生

混凝土初凝后应在其表面覆盖麻袋进行洒水养生,使混凝土保持湿润状态。养护时间不小于15d,养生期间应由专人进行交通管制,做好防护或封闭措施,在离桥头两侧设立指示、警示标志,严禁车辆及行人通行,确保伸缩装置两侧混凝土强度满足设计要求后,才能开放交通。

⑨ 安装橡胶条

经过养生,混凝土达到设计强度的50%以后,方可安装橡胶条。
