桥梁全长、标准跨径、计算跨径

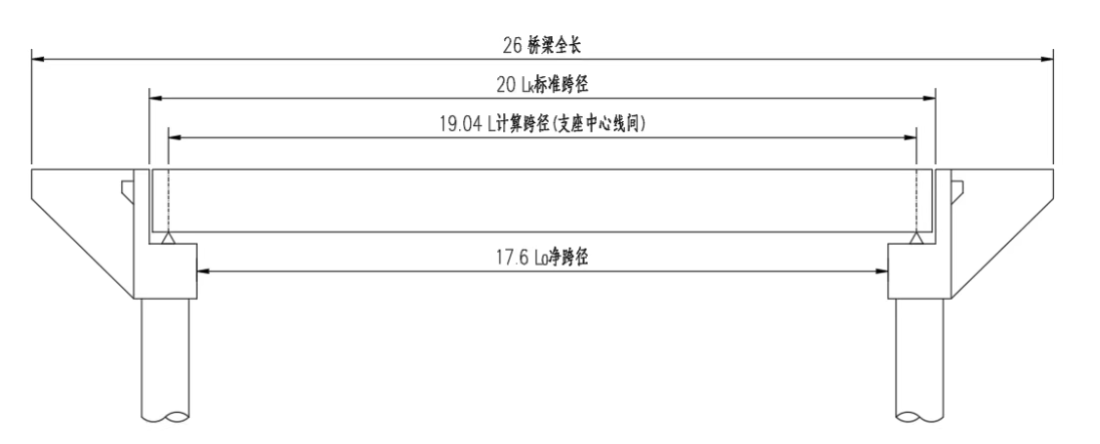

1 - 副本(1).png

桥梁全长简称桥长,它是划分特大、大、中、小桥梁的重要指标之一。对于有桥台的桥梁,桥长为两岸桥台翼墙尾端间的距离;对于无桥台的桥梁则为桥面系行车道的全长,用L表示。

桥梁净跨径(clearspan)一般用l。表示。对于设支座的桥梁为在设计洪水位线上相邻两墩、台身顶内缘之间的水平净距;对于不设支座的桥梁(如拱桥、刚构桥等)为上、下部结构相交处内缘间的水平净距。

总跨径(totalspan)是指多孔桥梁中各孔净跨径的总和(∑。),它反映了桥下宣泄洪水的能力。

计算跨径(computed span)一般用l表示,它是桥梁结构受力分析时的重要参数。对于设支座的桥梁,为相邻支座中心间的水平距离,对于不设支座的桥梁则为上、下部结构的相交面之中心间的水平距离。

标准跨径(standard span)用L表示。对于梁式桥和板式桥,它是以两桥墩之间桥中心线长度或桥墩中线与桥台台背前缘线之间桥中心线长度为准,对于拱式桥和涵洞则以净跨径为准。
